PCB nguồn 24FET nhỏ 2 biến áp EE43 - Inverter 12V DC ra AC, FR4, giá 135.000 VND

PCB nguồn 24 fet nhỏ 2 biến áp máy hàn EE43 là một giải pháp chuyên dụng dành cho các thợ điện tử có kinh nghiệm, giúp chuyển đổi nguồn DC 12V thành AC một cách ổn định và an toàn. Bo mạch được thiết kế trên nền tảng FR4 sợi thủy tinh cao cấp, tích hợp 24 transistor MOSFET nhỏ và hai biến áp E42 hoặc biến áp máy hàn E4315, mang lại hiệu suất cao trong không gian gọn gàng.

Với mức giá bán lẻ 164.700 VND và giá ưu đãi 135.000 VND, sản phẩm này đáp ứng nhu cầu của những người đam mê chế tạo mạch inverter, đồng thời phù hợp với các dự án tự chế, sửa chữa thiết bị điện tử công nghiệp nhỏ.

Giới thiệu tổng quan

PCB Mạch Kích INVERTER 24 fet nhỏ được phát triển dựa trên những cải tiến so với phiên bản cũ, giảm kích thước nhưng không làm giảm tính năng. Bo mạch gồm một bo mạch chính và một bo dao động rời có đệm 4 transistor, cho phép người dùng tùy chỉnh cấu hình theo nhu cầu cụ thể. Sản phẩm không bao gồm bo khiên băng, do đó yêu cầu người dùng có kỹ năng lắp ráp và kiểm tra điện an toàn.

Thông số kỹ thuật

• Hệ thống MOSFET: 24 transistor MOSFET nhỏ, tối ưu cho việc chuyển đổi nhanh và giảm tổn thất năng lượng.
• Biến áp: 2 x E42 (đứng) hoặc 1 x E4315 (máy hàn), hỗ trợ đa dạng cấu hình nguồn.

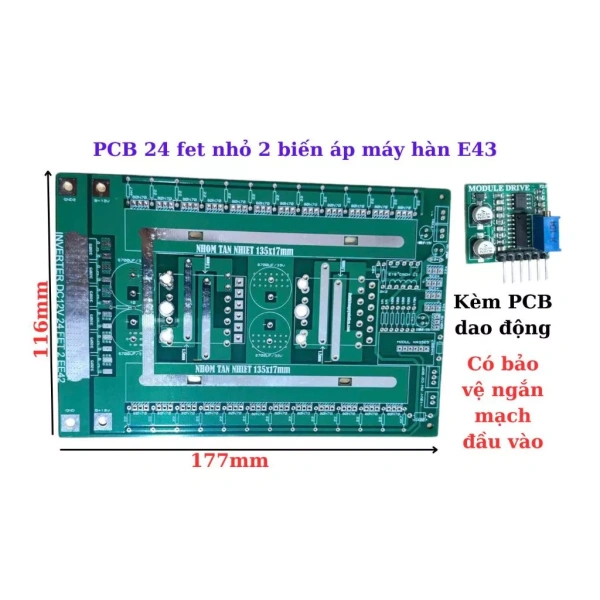

• Kích thước PCB: dài 177 mm, rộng 116 mm.
• Kích thước tản nhiệt nhôm cho fet: dài 135 mm, rộng 17 mm.
• Kích thước tụ lọc 12 V: 19 mm.
• Quạt làm mát tích hợp, kích hoạt tự động khi nhiệt độ tăng.
• Các tính năng bảo vệ: chống quá tải đầu vào, chống ngược cực.
• Xuất xứ: Trung Quốc.
• Bao gồm: 1 bo mạch chính và 1 bo dao động rời.
• Lưu ý: Không bao gồm bo khiên băng, cần lắp đặt riêng.

Những trường hợp sử dụng thực tế

• Sản xuất inverter công nghiệp nhỏ: Thích hợp cho các máy móc công nghiệp yêu cầu nguồn AC ổn định từ nguồn DC 12 V.
• Thiết bị hàn điện tử: Được sử dụng trong các máy hàn mini, cho phép người dùng có nguồn AC ổn định và kiểm soát nhiệt độ.
• Dự án DIY (tự chế): Các nhà sáng tạo điện tử có thể tích hợp PCB này vào robot, thiết bị điều khiển từ xa hoặc các dự án năng lượng tái tạo.
• Đào tạo và thực hành: Trường học, trung tâm đào tạo điện tử có thể sử dụng bo mạch làm mẫu thực hành cho sinh viên.
• Sửa chữa thiết bị hiện có: Thay thế mạch nguồn hỏng trong các thiết bị công nghiệp hoặc gia dụng nhỏ.

Lợi thế của thiết kế FR4 và 24 fet

FR4 là vật liệu sợi thủy tinh được đánh giá cao về độ bền, khả năng chịu nhiệt và cách điện, giúp PCB duy trì hiệu suất ổn định ngay cả trong môi trường làm việc khắc nghiệt. Khi kết hợp với 24 MOSFET, thiết kế mang lại khả năng phân phối tải đồng đều, giảm nhiệt độ hoạt động và tăng tuổi thọ linh kiện.

Chất lượng vật liệu và quản lý nhiệt

• Vật liệu FR4: Độ bền cơ học cao, chịu nhiệt lên đến 130 °C, giảm thiểu hiện tượng biến dạng và rò rỉ điện.
• Hệ thống tản nhiệt nhôm: Thiết kế dày dặn, diện tích bề mặt rộng, hỗ trợ làm mát hiệu quả cho các MOSFET hoạt động liên tục.
• Quạt làm mát tự động: Khi nhiệt độ vượt ngưỡng cài đặt, quạt sẽ bật lên, duy trì nhiệt độ ổn định cho toàn bộ bo mạch.
• Phân bố tải đều: 24 fet được bố trí hợp lý, giảm áp lực lên từng transistor, hạn chế hiện tượng quá nhiệt.

An toàn và bảo vệ

• Chống quá tải đầu vào: Tự động ngắt mạch khi dòng điện vượt mức cho phép, bảo vệ linh kiện và nguồn điện.
• Chống ngược cực: Ngăn ngừa hư hỏng khi kết nối nguồn sai polarity.
• Kiểm tra điện áp đầu vào và đầu ra: Mạch tích hợp cảm biến giám sát liên tục, giúp người dùng phát hiện sớm bất thường.

Hướng dẫn lắp đặt và lưu ý khi sử dụng

Để đạt được hiệu suất tối ưu và bảo đảm an toàn, người dùng cần tuân thủ một số quy trình chuẩn khi lắp đặt PCB nguồn 24 fet này. Dưới đây là các bước và lưu ý quan trọng.

Kiến thức nền tảng cần có

• Hiểu cơ bản về điện áp DC và AC, cũng như cách hoạt động của inverter.
• Kiến thức về MOSFET, biến áp, và các linh kiện bảo vệ (điện trở, tụ điện, diode).
• Khả năng đọc sơ đồ mạch điện và sử dụng dụng cụ hàn chuyên nghiệp.
• Hiểu quy tắc an toàn điện: đeo găng tay cách điện, làm việc trên bề mặt không dẫn điện.

Các bước lắp đặt cơ bản

• Kiểm tra toàn bộ linh kiện, đảm bảo không có lỗi vật lý hoặc hư hỏng khi nhận hàng.
• Gắn bo dao động rời lên bo mạch chính, dùng keo dẫn nhiệt nếu cần để tăng khả năng tản nhiệt.
• Kết nối nguồn DC 12 V vào cổng đầu vào, chú ý cực dương và cực âm đúng hướng.
• Lắp đặt tản nhiệt nhôm lên các MOSFET, sử dụng ốc vít hoặc keo nhiệt để cố định chắc chắn.
• Kiểm tra các dây nối biến áp E42 hoặc E4315, đảm bảo các đầu nối chặt chẽ và không bị chập.
• Kết nối tải AC vào cổng đầu ra, kiểm tra điện áp đầu ra bằng đồng hồ vạn năng.
• Khởi động mạch, quan sát quạt làm mát có hoạt động khi nhiệt độ tăng.

Lưu ý bảo trì và kiểm tra định kỳ

• Kiểm tra định kỳ tình trạng tản nhiệt, làm sạch bụi bám trên quạt và bề mặt tản nhiệt.
• Kiểm tra các kết nối hàn, đặc biệt là các chân MOSFET và biến áp, tránh tình trạng lỏng hoặc chập.
• Đo điện áp đầu ra sau mỗi lần vận hành, so sánh với thông số thiết kế để phát hiện sai lệch.
• Trong môi trường có độ ẩm cao, nên bọc thêm lớp bảo vệ chịu nước cho các mối hàn.

Với mức giá ưu đãi 135.000 VND, PCB nguồn 24 fet nhỏ 2 biến áp máy hàn EE43 là lựa chọn đáng cân nhắc cho các dự án inverter cần độ tin cậy cao và kích thước gọn nhẹ. Sản phẩm phù hợp với những người có kinh nghiệm trong lĩnh vực điện tử, giúp họ nhanh chóng xây dựng mạch nguồn ổn định, an toàn và dễ bảo trì.
