PAM8.403 Siêu Mini 2x3W USB 2.5-5V Bộ Khuếch Đại Hiệu Suất Cao Giá 35.384 VND

Bảng khuếch đại kỹ thuật số PAM8403 siêu mini là giải pháp âm thanh mạnh mẽ, thích hợp cho các dự án điện tử nhỏ gọn và các thiết bị di động. Với công suất đầu ra 2 x 3W và hiệu suất lên đến 90%, sản phẩm giúp người dùng tái tạo âm thanh chất lượng cao mà không cần đến bộ lọc hoặc tản nhiệt phức tạp.

Được thiết kế dành riêng cho nguồn cấp 5V qua cổng USB, bo mạch này mang lại sự linh hoạt tối đa cho các thiết bị như TV mini, máy tính xách tay, máy chơi game cầm tay hay điện thoại thông minh. Giá bán hiện tại 45.645 VND, với mức giảm còn 35.384 VND, là lựa chọn kinh tế cho những ai muốn nâng cấp âm thanh mà không phải đầu tư quá lớn.

Mô tả tổng quan sản phẩm

PAM8403 là IC khuếch đại âm thanh Class‑D, nổi bật với độ méo hài (THD) thấp và nhiễu xuyên âm tối thiểu. Bo mạch được hàn bằng máy trên nền PCB hai lớp, giúp giảm thiểu kích thước và tối ưu việc bố trí trong các sản phẩm nhúng. Kiến trúc không lọc cho phép kết nối loa trực tiếp, loại bỏ nhu cầu sử dụng tụ lọc hay mạch đầu ra phức tạp.

Đặc điểm nổi bật

• Hiệu suất cao: Đạt tới 90% nhờ công nghệ Class‑D, giảm tiêu thụ năng lượng và gia tăng thời lượng pinXem các sản phẩm Pin cho các thiết bị di động.
• Công suất đầu ra: 3 W mỗi kênh khi hoạt động ở nguồn 5 V, phù hợp với loa mini 4‑8 W.
• Bảo vệ đa lớp: Tích hợp bảo vệ ngắn mạch và quá nhiệt, bảo vệ IC và loa khỏi hư hỏng.
• Thiết kế không lọc: Loại bỏ bộ lọc thông thấp, giảm chi phí và diện tích PCB.
• Dễ dàng tích hợp: Kích thước siêu nhỏ, chỉ cần một nguồn USB 5 V và kết nối loa đơn giản.
• Độ méo hài thấp (THD): Đảm bảo chất lượng âm thanh trong trẻo, không gây mỏi tai khi nghe lâu.

Thông số kỹ thuật

• Điện áp hoạt động: 2,5 V – 5,5 V (không vượt quá 5,5 V hoặc phân cực ngược).
• Loại khuếch đại: Kỹ thuật số Class‑D không lọc.
• Công suất đầu ra: 3 W mỗi kênh (tối đa 6 W tổng).
• Hiệu suất: 90%.
• Đầu vào âm thanh: Kênh đôi âm thanh nổi.
• Loa tương thích: Công suất 4‑8 W (khuyến nghị 4‑3 W).
• Bảo vệ: Ngắn mạch, quá nhiệt.

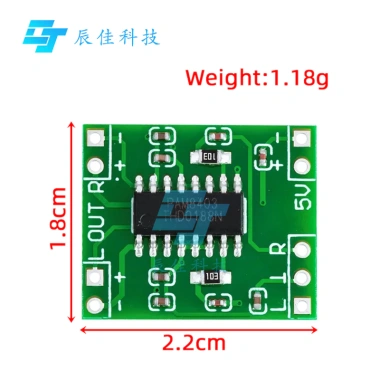

• Kích thước PCB: Siêu mini, thích hợp cho các bo mạch đa chức năng.

Hướng dẫn lắp đặt và sử dụng

Chuẩn bị nguồn điện

Sử dụng nguồn USB 5 V ổn định. Tránh dùng nguồn điện quá cao (trên 5,5 V) hoặc nguồn có cực âm đảo ngược, vì có thể gây hỏng IC.

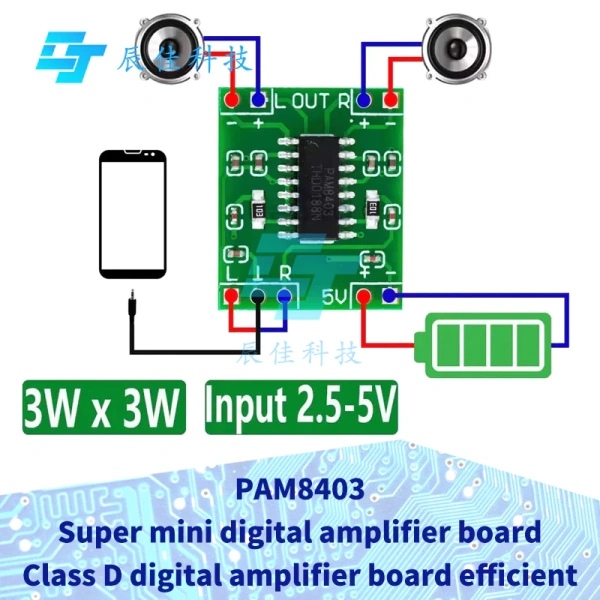

Kết nối loa

• Đảm bảo không nối song song các cực âm của loa; mỗi loa phải có một cực dương và một cực âm riêng biệt.

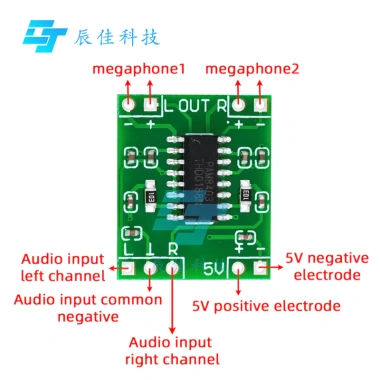

• Kết nối cáp loa vào các đầu ra được đánh dấu “L+”, “L-”, “R+”, “R-”.
• Kiểm tra lại các kết nối trước khi cấp nguồn để tránh hiện tượng chập mạch.

Cấp nguồn cho bo mạch

Luôn kết nối loa trước khi bật nguồn. Khi nguồn USB được cấp, bo mạch sẽ tự động khởi động và đưa tín hiệu âm thanh từ nguồn đầu vào (cắm jack 3.5 mm hoặc đầu vào I2S) tới loa.

Kiểm tra hoạt động

Một khi các kết nối đã ổn định, bạn có thể phát thử âm nhạc hoặc âm thanh video để kiểm tra độ mạnh và độ trong của âm thanh. Nếu phát hiện tiếng kêu lạ hoặc công suất giảm, hãy tắt nguồn và kiểm tra lại các dây nối.

Ứng dụng thực tế

• TV mini và màn hình LCD: Tăng cường âm thanh cho các thiết bị giải trí gia đình có kích thước nhỏ, mang lại trải nghiệm nghe nhìn tốt hơn.
• Máy tính xách tay: Khi dùng loa ngoài mini, PAM8403 cung cấp nguồn âm thanh mạnh mẽ mà không làm giảm thời lượng pin.
• Thiết bị chơi game cầm tay: Đảm bảo âm thanh đồng thời cho cả hai kênh, phù hợp với các trò chơi yêu cầu âm thanh nền sống động.
• Điện thoại thông minh và tablet: Kết nối qua cổng USB‑C hoặc OTG, hỗ trợ phát nhạc, video hoặc podcast với chất lượng âm thanh cao.
• Dự án DIY và prototyping: Thích hợp cho những người yêu thích chế tạo mạch, nhờ kích thước nhỏ gọn và cấu trúc không lọc dễ dàng nhúng vào các bo mạch tùy chỉnh.

Lợi ích khi chọn PAM8403

Sở hữu bo mạch PAM8403, người dùng không chỉ tiết kiệm chi phí so với các giải pháp khuếch đại Class‑A truyền thống, mà còn được hưởng các tính năng bảo vệ tích hợp, giảm thiểu rủi ro hỏng hóc. Độ bền cao và khả năng hoạt động liên tục mà không cần tản nhiệt làm cho sản phẩm phù hợp với môi trường di động và các thiết bị chạy liên tục.

Với mức giá ưu đãi, PAM8403 là lựa chọn lý tưởng cho những dự án muốn tối ưu âm thanh mà vẫn giữ nguyên kích thước và chi phí sản xuất thấp. Hãy tận dụng công nghệ Class‑D hiện đại để nâng tầm trải nghiệm âm thanh của bạn ngay hôm nay.
