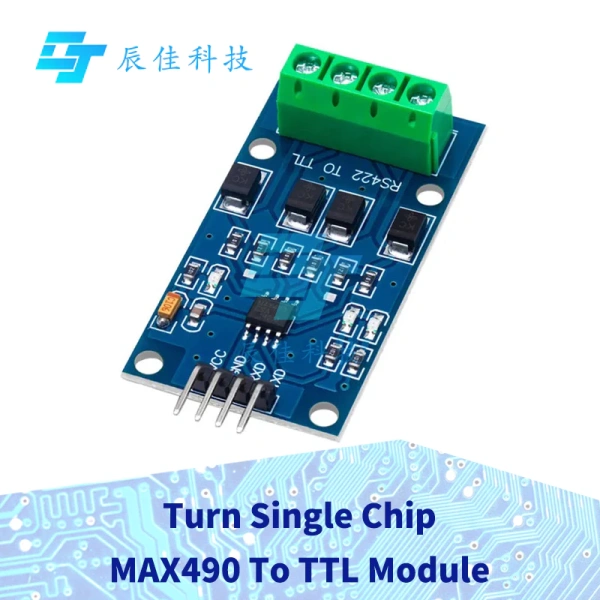

Mô-đun RS422 sang TTL Full Duplex 2 chiều MAX490 - Chuyển đổi nhanh, giá 40.845 VND

Trong môi trường công nghiệp và tự động hoá, việc kết nối các thiết bị qua giao thức RS422 và TTL là một nhu cầu phổ biến nhưng không phải lúc nào cũng dễ dàng thực hiện. Mô-đun chuyển đổi RS422 sang TTL mà chúng tôi giới thiệu giúp bạn giải quyết vấn đề này một cách nhanh chóng, an toàn và hiệu quả, đồng thời tối ưu hoá chi phí đầu tư cho các dự án truyền thông dữ liệu dài hạn.

Với thiết kế nhỏ gọn, kích thước chỉ 5,0 cm × 2,7 cm và tích hợp chip MAX490 mạnh mẽ, mô-đun này cho phép bạn triển khai các hệ thống truyền dữ liệu lên tới 1000 met, đáp ứng nhu cầu kết nối từ các cảm biến, thiết bị đo lường, máy CNC đến hệ thống giám sát từ xa.

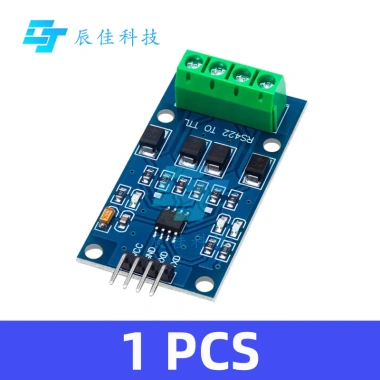

Mô tả chung về sản phẩm

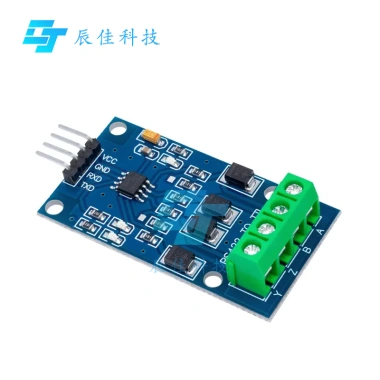

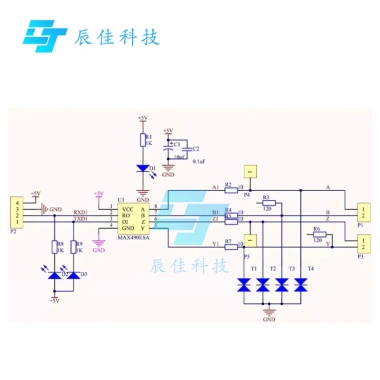

Mô-đun chuyển đổi RS422 sang TTL Full Duplex này được thiết kế để thực hiện chuyển đổi tín hiệu hai chiều một cách chính xác, nhờ vào cấu trúc gồm bốn chân kết nối: A, B, Y và Z. Các chân A và B là đầu vào không đảo và đảo của bộ thu RS422, trong khi Y và Z là đầu ra không đảo và đảo của bộ điều khiển. Nhờ công nghệ Full Duplex, dữ liệu có thể đồng thời được truyền và nhận mà không gây xung đột.

Điều đáng chú ý là mô-đun hỗ trợ nguồn TTL 5 V DC với mức logic tương thích 5 V cho cả TXD và RXD, giúp bạn dễ dàng tích hợp vào các bo mạch vi xử lý, Arduino, Raspberry Pi hay các hệ thống PLC hiện có mà không cần thêm bộ chuyển đổi điện áp phụ trợ.

Đặc điểm kỹ thuật nổi bật

• Chip chuyển đổi: MAX490, tốc độ truyền dữ liệu lên đến 2,5 MBPS.
• Khoảng cách truyền tối đa: 1000 met cho giao tiếp RS422.
• Bảo vệ ESD: 15 kV, giảm thiểu nguy cơ hỏng hóc do tĩnh điện.
• Diode TVS tích hợp: bảo vệ chống sét đánh và đột biến điện áp.
• Điện trở bảo vệ quá dòng: 100 ohm, ngăn ngừa quá tải.
• Điện trở kết thúc: 120 ohm, giảm nhiễu tiếng vang trên đường truyền dài.
• Chỉ báo trạng thái: LED nguồn, LED truyền và LED nhận dữ liệu.

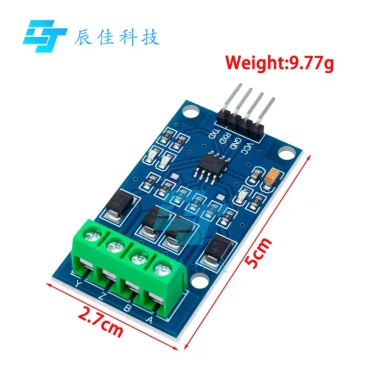

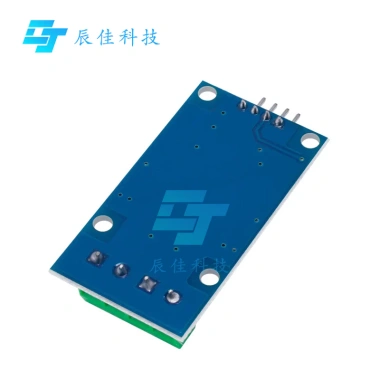

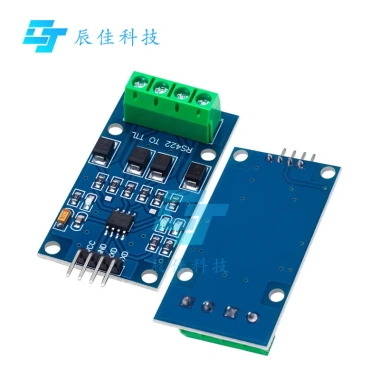

• Kích thước: 5,0 cm × 2,7 cm, phù hợp lắp đặt trong không gian hẹp.
• Giá bán lẻ: 52 282 VND; Giá khuyến mãi: 40 845 VND.

Lợi ích khi sử dụng mô-đun này

Nhờ vào thiết kế bảo vệ đa lớp, mô-đun giảm thiểu tối đa nguy cơ hỏng hóc do môi trường công nghiệp khắc nghiệt, bao gồm cả các hiện tượng sét đánh và dao động điện áp. Điện trở kết thúc 120 ohm giúp duy trì tín hiệu ổn định, giảm thiểu hiện tượng phản hồi (echo) và nhiễu, đặc biệt quan trọng khi truyền dữ liệu qua cáp dài.

Việc tích hợp LED chỉ báo cho phép người dùng theo dõi trạng thái nguồn và quá trình truyền dữ liệu một cách trực quan, giúp nhanh chóng phát hiện và khắc phục sự cố mà không cần đến các thiết bị đo lường phức tạp.

Chi phí thấp cùng với hiệu năng cao làm cho mô-đun trở thành lựa chọn lý tưởng cho các dự án nhỏ lẻ cũng như các hệ thống quy mô lớn, từ nhà máy tự động hoá đến các dự án IoT công nghiệp.

Các ứng dụng thực tế

Hệ thống đo lường và giám sát

Trong các nhà máy sản xuất, các cảm biến nhiệt độ, áp suất, độ ẩm thường sử dụng giao thức RS422 để truyền dữ liệu qua khoảng cách xa. Mô-đun chuyển đổi cho phép kết nối trực tiếp các cảm biến này với các bộ điều khiển TTL như PLC, Arduino, giúp thu thập dữ liệu một cách nhanh chóng và chính xác.

Thiết bị điều khiển máy móc

Máy CNC và robot công nghiệp thường dùng RS422 để trao đổi lệnh điều khiển. Khi tích hợp mô-đun, các lệnh này có thể được chuyển đổi thành tín hiệu TTL, tương thích với bộ điều khiển vi xử lý nội bộ, giúp giảm chi phí đầu tư cho các bộ chuyển đổi phụ trợ.

Hệ thống truyền thông trong tự động hoá tòa nhà

Hệ thống chiếu sáng, HVAC và an ninh trong tòa nhà hiện đại thường yêu cầu truyền tín hiệu ổn định qua khoảng cách dài. Sử dụng mô-đun RS422‑TTL, bạn có thể xây dựng mạng lưới truyền dữ liệu đồng bộ, giảm thiểu việc lắp đặt cáp bổ sung và tối ưu hoá kiến trúc mạng.

Dự án IoT công nghiệp

Trong môi trường IoT, việc thu thập dữ liệu từ các node cảm biến phân tán là yếu tố then chốt. Mô-đun này cho phép các node sử dụng RS422 giao tiếp với cổng trung tâm TTL, hỗ trợ việc truyền dữ liệu thời gian thực lên nền tảng đám mây hoặc máy chủ nội bộ mà không gặp vấn đề về mất gói tin.

Cài đặt và bảo trì

Quá trình lắp đặt mô-đun rất đơn giản. Bạn chỉ cần kết nối các dây RS422 (A‑>Y, B‑>Z) và các dây TTL (TX‑>TX, RX‑>RX) theo sơ đồ chân đã được mô tả trong hướng dẫn kèm theo. Khi nguồn 5 V DC được cấp, các LED chỉ báo sẽ bật sáng, xác nhận mô-đun đã sẵn sàng hoạt động.

Đối với bảo trì, việc kiểm tra định kỳ các kết nối và trạng thái LED là đủ để phát hiện sớm các vấn đề tiềm ẩn. Nếu cần thay thế, mô-đun được thiết kế với chân cắm tiêu chuẩn, cho phép tháo lắp nhanh chóng mà không ảnh hưởng đến các thành phần khác của hệ thống.

Nhờ vào tính năng bảo vệ ESD 15 kV và diode TVS, mô-đun có thể chịu được các điều kiện môi trường khắc nghiệt mà không cần phải thực hiện các biện pháp bảo vệ phụ trợ, giảm thiểu chi phí bảo trì và nâng cao độ tin cậy cho toàn bộ hệ thống.

Tổng kết

Mô-đun chuyển đổi RS422 sang TTL Full Duplex sử dụng chip MAX490 mang lại giải pháp kết nối đa năng, an toàn và kinh tế cho các nhu cầu truyền thông dữ liệu trong môi trường công nghiệp và tự động hoá. Với khả năng truyền dữ liệu lên tới 1000 met, bảo vệ ESD 15 kV, diode TVS và các chỉ báo trạng thái thông minh, sản phẩm đáp ứng đầy đủ các tiêu chí quan trọng về độ bền, hiệu suất và dễ dàng tích hợp. Nếu bạn đang tìm kiếm một giải pháp chuyển đổi tín hiệu đáng tin cậy, mô-đun này là lựa chọn không thể bỏ qua.
