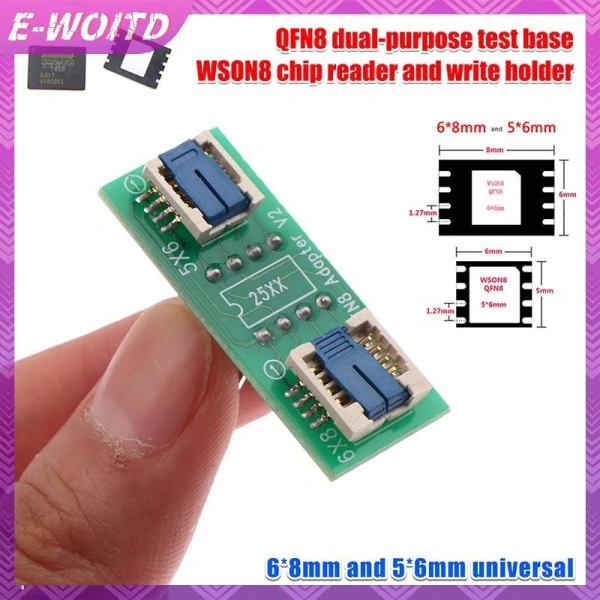

E-WOITD QFN8/WSON8 Đa năng 2 trong 1 - Ổ cắm Chip 6×5mm & 8×6mm Flash BIOS SMT

E-WOITD QFN8 / WSON8 là giải pháp đa năng dành cho những người đam mê sửa chữa và lập trình vi mạch, giúp bạn tiếp cận nhanh chóng các chip flash BIOS có kích thước 6 × 5 mm và 8 × 6 mm. Sản phẩm được thiết kế chuẩn SMT, phù hợp với hầu hết các bo mạch hiện đại, mang lại trải nghiệm ổn định và tin cậy cho người dùng.

Với mức giá gốc 372 372 VND và giá khuyến mãi 310 310 VND, đây là một lựa chọn kinh tế cho các kỹ thuật viên, hobbyist và nhà sửa chữa máy tính muốn mở rộng khả năng lập trình mà không cần đầu tư vào nhiều loại ổ cắm khác nhau.

Giới thiệu tổng quan

Ổ cắm / bộ chuyển đổi hai trong một đa năng E-WOITD hỗ trợ các gói IC QFN8, WSON8, MLP8, DFN8 và thậm chí có thể chuyển đổi sang DIP8, đáp ứng nhu cầu đa dạng trong việc đọc/ghi dữ liệu BIOS, firmware và các loại flash nhớ nhỏ gọn. Đặc biệt, thiết bị này tương thích với các bộ lập trình phổ biến như XGecu TL866II Plus, XGecu T56, cũng như các máy lập trình đa năng của Superpro, TNM, TOP‑4X, Stager, SOFI và nhiều hãng khác.

Thiết kế gọn gàng, kích thước chỉ 3,6 × 1,5 cm và chiều dài chân 1,27 mm giúp người dùng dễ dàng lắp đặt trên bo mạch mà không gây cản trở không gian. Sản phẩm được đóng gói trong một hộp đơn giản, gồm 1 cái ổ cắm / bộ chuyển đổi, phù hợp cho cả người mới bắt đầu và những chuyên gia lâu năm.

Đặc điểm nổi bật

• Hỗ trợ đồng thời hai kích thước chip: 6 × 5 mm và 8 × 6 mm.
• Đa dạng gói IC: QFN8, MLF8, MLP8, THO8, DFN8.
• Chiều dài chân chuẩn 1,27 mm, tương thích với hầu hết các bo mạch lập trình.
• Thiết kế SMT, dễ dàng hàn và tháo rời khi cần.
• Khả năng chuyển đổi QFN/WSON sang DIP8, mở rộng phạm vi sử dụng.
• Thích hợp cho các bộ lập trình XGecu TL866II Plus, T56 và nhiều thiết bị đa năng khác.

Tương thích và ứng dụng thực tiễn

• Khắc phục lỗi BIOS trên laptop, máy tính để bàn và máy chủ.
• Sửa chữa hoặc nâng cấp firmware cho các bo mạch nhúng, thiết bị IoT.
• Thực hiện lập trình chip flash cho các dự án DIY, robotics và Arduino mở rộng.
• Hỗ trợ các nhà sản xuất phần cứng trong việc test và kiểm tra chip trong dây chuyền sản xuất.
• Tiện lợi cho các trung tâm bảo hành, cửa hàng sửa chữa máy tính muốn giảm chi phí mua nhiều loại ổ cắm.

Thông số kỹ thuật chi tiết

• Kích thước chip áp dụng: 6 × 5 mm và 8 × 6 mm.
• Gói IC tương thích: QFN8, MLF8, MLP8, THO8, DFN8.
• Độ dài chân (pitch): 1,27 mm.

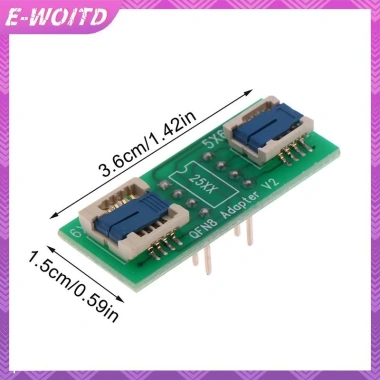

• Kích thước tổng thể của ổ cắm: 3,6 × 1,5 cm.
• Chất liệu: Nhôm hợp kim + mạ vàng, đảm bảo độ bền và khả năng truyền tải tín hiệu ổn định.
• Đóng gói: 1 cái, bao gồm bảo vệ nhựa chống tĩnh điện.
• Thương hiệu: E‑WOITD.
• Giá niêm yết: 372 372 VND.
• Giá khuyến mãi: 310 310 VND.

Hướng dẫn sử dụng cơ bản

• Kiểm tra kích thước chip cần lập trình, xác định xem chip thuộc loại 6 × 5 mm hay 8 × 6 mm.
• Lắp ổ cắm vào bo mạch lập trình, đảm bảo các chân khớp đúng vị trí và không bị lệch.
• Kết nối bo mạch lập trình với máy tính qua cáp USB, mở phần mềm lập trình tương ứng (ví dụ: X‑Program).
• Chọn đúng loại chip và gói IC trong phần mềm, sau đó thực hiện đọc, ghi hoặc xác nhận dữ liệu.
• Khi hoàn tất, tắt nguồn, tháo ổ cắm một cách nhẹ nhàng để tránh làm hỏng chân IC.
• Lưu lại bản sao lưu BIOS hoặc firmware để sử dụng trong các lần khôi phục sau này.

Lưu ý khi mua và bảo quản

• Do đo lường thủ công, sản phẩm có thể có sai số kích thước 0‑3 mm; người dùng nên kiểm tra kỹ trước khi lắp.
• Màu sắc thực tế có thể hơi khác so với hình ảnh vì màn hình thiết bị hiển thị khác nhau.
• Giữ sản phẩm trong bao bì gốc hoặc hộp chống tĩnh điện để tránh ảnh hưởng đến độ dẫn điện của chân.
• Tránh để ổ cắm tiếp xúc trực tiếp với môi trường ẩm ướt, bụi bẩn hoặc nhiệt độ quá cao.
• Không vặn hoặc uốn cong chân khi hàn; sử dụng công cụ hàn chuyên dụng để đạt độ chính xác cao nhất.
• Kiểm tra tương thích với bo mạch lập trình trước khi mua số lượng lớn để tránh lãng phí.

Với thiết kế linh hoạt, giá thành hợp lý và khả năng tương thích rộng, E‑WOITD QFN8 / WSON8 là một công cụ không thể thiếu trong tủ dụng cụ của bất kỳ người làm việc với vi mạch nào. Sản phẩm giúp giảm thiểu thời gian chuẩn bị, tăng hiệu suất làm việc và mang lại độ tin cậy cao cho mọi dự án sửa chữa hoặc lập trình firmware.
