C005 Đa Năng 1-5 Cái Trễ Kích Hoạt Thời Gian Chip Mô Đun Hẹn Giờ IC 2s-1.000h

Chip hẹn giờ trễ C005 đa năng là giải pháp linh hoạt cho các dự án điện tử cần kiểm soát thời gian bật/tắt tự động. Với khả năng điều chỉnh thời gian từ 2 giây đến 1000 giờ, sản phẩm phù hợp với nhiều ứng dụng trong gia dụng, tự động hoá và các thiết bị kỹ thuật số. Được bán theo bộ 1-5 chiếc, C005 giúp người dùng tùy chọn số lượng phù hợp với nhu cầu thực tế mà không phải mua thừa.

Giá bán lẻ hiện tại là 42.815 VND, trong khi giá khuyến mãi giảm còn 35.384 VND, mang lại lợi thế chi phí đáng kể cho các dự án cá nhân hoặc doanh nghiệp nhỏ. Dưới đây là những thông tin chi tiết về cách hoạt động, các tính năng nổi bật và những trường hợp sử dụng thực tiễn của chip hẹn giờ C005.

Nguyên lý hoạt động và cấu trúc chân GPIO

Chân kết nối và chức năng cơ bản

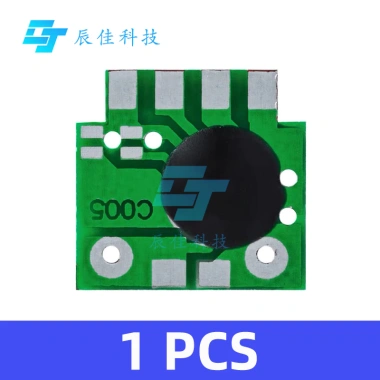

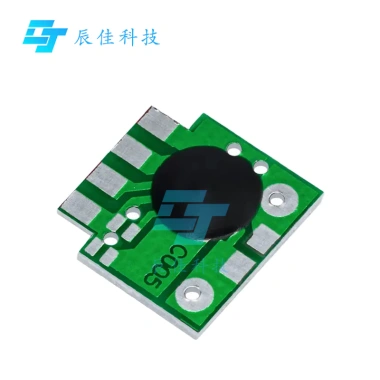

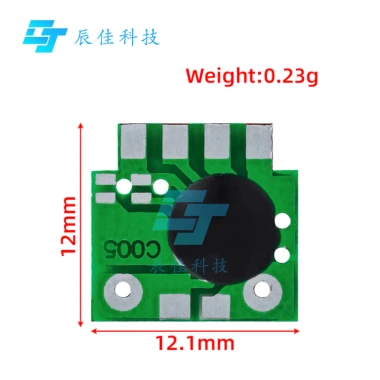

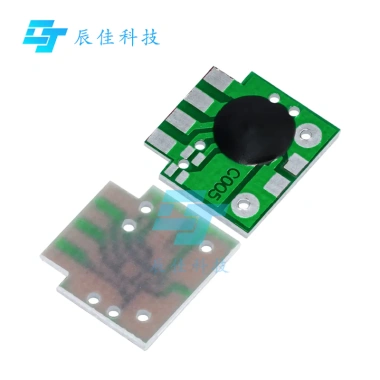

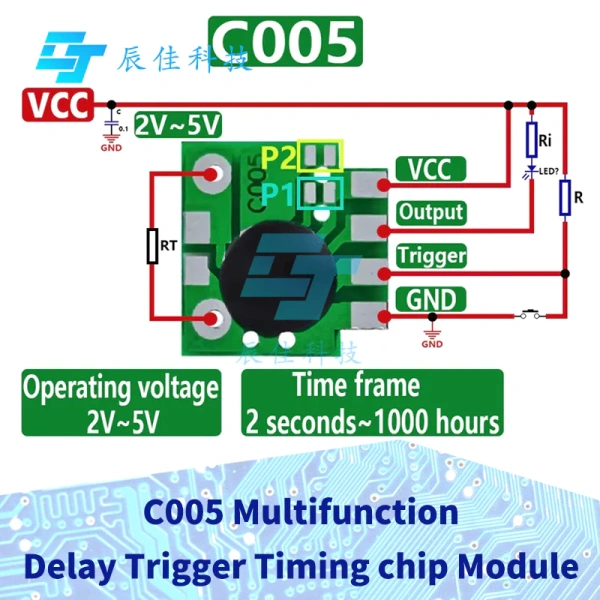

• PIN1 – V- (GND): Nối trực tiếp với nguồn đất của mạch.
• PIN2 – Kích hoạt: Nhận tín hiệu “cạnh rơi” (từ mức cao sang mức thấp) để bắt đầu đếm thời gian.
• PIN3 – Đầu ra: Khi thời gian trễ chưa hết, mức đầu ra ở mức thấp (0‑0,3 V). Khi thời gian kết thúc, mức đầu ra trở lại mức cao (xấp xỉ VCC).
• PIN4 – V+ (VCC): Cung cấp điện áp hoạt động cho chip, thường là 5 V hoặc 3,3 V tùy thiết kế.

Quy trình kích hoạt

• Chip ở trạng thái chờ với đầu ra mức cao.
• Khi nhận được “cạnh rơi” trên chân Kích hoạt, đầu ra ngay lập tức chuyển xuống mức thấp và đồng thời bắt đầu đếm thời gian đã được thiết lập qua điện trở.
• Sau khi thời gian đã cài đặt trôi qua, đầu ra trở lại mức cao và chờ một “cạnh rơi” tiếp theo.

Thời gian trễ và cách điều chỉnh

Phạm vi thời gian và hệ số nhân

• Thời gian có thể được cài đặt từ 2 giây đến 1000 giờ.

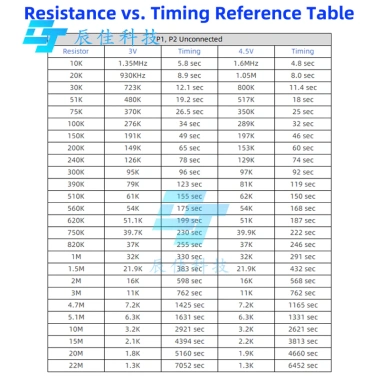

• Thời gian được tính bằng công thức R × 8 N, trong đó N có giá trị 0, 1, 2 hoặc 3, tương ứng với hệ số nhân 1, 8, 64 và 512.
• Ba cách cấu hình điện trở:
• – Đặt miếng đệm P1 ngắn: Thời gian = giá trị điện trở × 8.
• – Đặt miếng đệm P2 ngắn: Thời gian = giá trị điện trở × 64.
• – Đặt cả P1 và P2 ngắn: Thời gian = giá trị điện trở × 512.

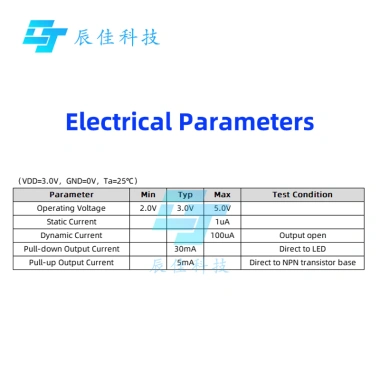

Yếu tố ảnh hưởng đến độ chính xác

• Điện áp VDD (thường 5 V) và dung sai điện trở.
• Lô sản xuất của chip có thể gây ra sai số nhẹ.
• Tần số dao động trên mạch vượt quá 6 kHz – 600 kHz có thể làm mất ổn định thời gian.

Các ứng dụng thực tiễn

Điện gia dụng

• Điều khiển bật/tắt đèn chiếu sáng tự động sau một khoảng thời gian cố định, giúp tiết kiệm năng lượng trong phòng ngủ hoặc phòng khách.
• Tự động tắt máy sưởi, máy lạnh hoặc quạt khi không có người sử dụng, giảm nguy cơ tiêu thụ điện không cần thiết.

Hệ thống an ninh và báo động

• Sử dụng làm bộ trễ cho cảm biến chuyển động, cho phép hệ thống báo động chỉ kích hoạt sau khi có tín hiệu “cạnh rơi” từ cảm biến.
• Đồng bộ hoá việc bật đèn chiếu sáng khẩn cấp sau thời gian trễ đã định, hỗ trợ trong các trường hợp mất điện.

Dự án DIY và giáo dục

• Thích hợp cho các dự án Arduino hoặc Raspberry Pi, nơi mà chân GPIO có thể tạo “cạnh rơi” để kích hoạt chip.
• Giúp sinh viên và người học hiểu rõ về nguyên lý thời gian trễ và cách điều chỉnh bằng điện trở.

Thiết bị công nghiệp nhẹ

• Kiểm soát thời gian hoạt động của bộ truyền động, motor hoặc van điện từ trong các hệ thống tự động hoá nhẹ.
• Đảm bảo an toàn bằng cách tắt nguồn tự động khi máy móc đã hoạt động quá thời gian cho phép.

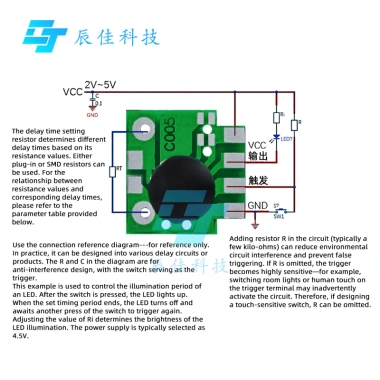

Hướng dẫn lắp đặt cơ bản

Bước chuẩn bị

• Kiểm tra nguồn cung cấp VCC (5 V hoặc 3,3 V) và đảm bảo GND được nối đúng.
• Chọn điện trở phù hợp với thời gian mong muốn và gắn vào miếng đệm P1 hoặc P2 theo công thức đã nêu.
• Kết nối chân Kích hoạt tới mạch tạo “cạnh rơi”, có thể là nút nhấn, transistor chuyển sang GND hoặc chân I/O của vi điều khiển.

Kết nối đầu ra

• Khi đầu ra ở mức thấp, có thể kết nối trực tiếp với đèn LED (kèm điện trở hạn dòng) hoặc thiết bị tiêu thụ thấp.
• Khi đầu ra ở mức cao, có thể sử dụng để điều khiển transistor, MOSFET hoặc relay cho các tải công suất lớn hơn.
• Lưu ý luôn đặt điện trở giới hạn dòng điện phù hợp với tải để tránh gây hỏng chip.

Kiểm tra và hiệu chỉnh

• Sau khi lắp xong, bật nguồn và tạo một “cạnh rơi” trên chân Kích hoạt để kiểm tra phản hồi đầu ra.
• Sử dụng đồng hồ vạn năng đo mức điện áp đầu ra, xác nhận mức thấp khoảng 0‑0,3 V và mức cao gần VCC.
• Nếu thời gian không khớp với mong đợi, kiểm tra lại giá trị điện trở và đảm bảo không có tiếp xúc lỏng.

Lưu ý quan trọng khi sử dụng

• Không nên đưa tải quá lớn trực tiếp vào chân Đầu ra mà không có thiết bị khuếch đại (transistor, MOSFET, relay).
• Tránh thay đổi điện áp nguồn quá nhanh hoặc vượt quá dải cho phép, vì có thể làm giảm độ ổn định của thời gian trễ.
• Giữ môi trường hoạt động ở nhiệt độ phòng tiêu chuẩn; nhiệt độ quá cao có thể làm thay đổi giá trị điện trở và ảnh hưởng tới thời gian thực tế.
• Kiểm tra thường xuyên các kết nối điện trở và miếng đệm để chắc chắn chúng không bị rỉ sét hoặc lỏng.

Kết luận

Chip hẹn giờ trễ C005 đa năng mang đến giải pháp thời gian linh hoạt từ vài giây đến hàng nghìn giờ, phù hợp với hầu hết các yêu cầu tự động hoá trong gia đình, trường học và môi trường công nghiệp nhẹ. Với tiêu thụ năng lượng thấp và khả năng điều khiển qua “cạnh rơi”, sản phẩm này dễ dàng tích hợp vào các hệ thống điều khiển hiện có mà không đòi hỏi phần cứng phức tạp. Khi lựa chọn số lượng 1‑5 chiếc, người dùng có thể tối ưu chi phí và đáp ứng chính xác nhu cầu dự án của mình.
