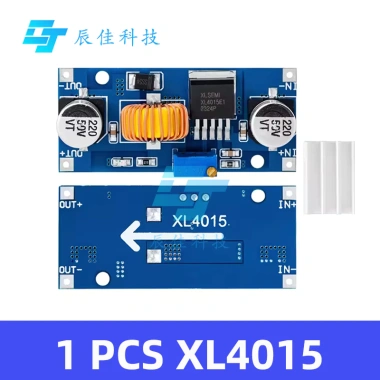

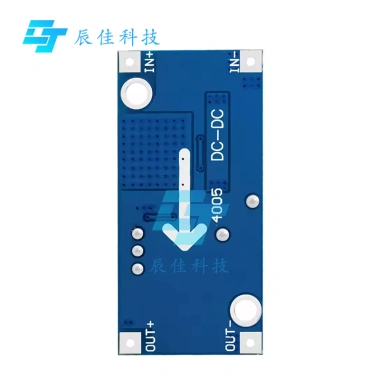

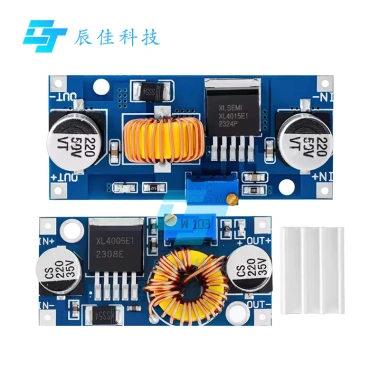

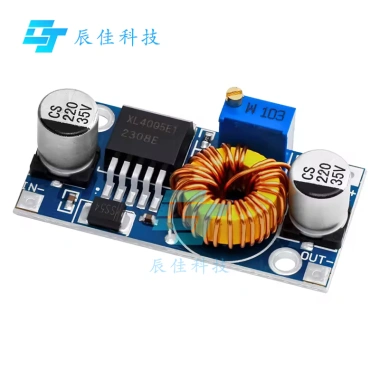

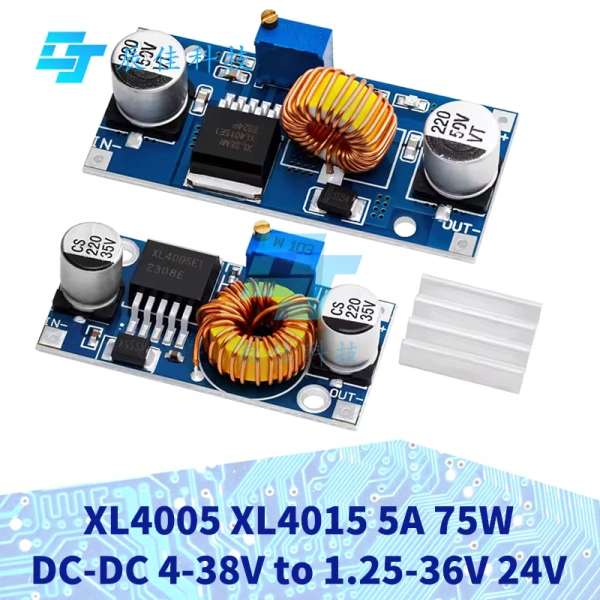

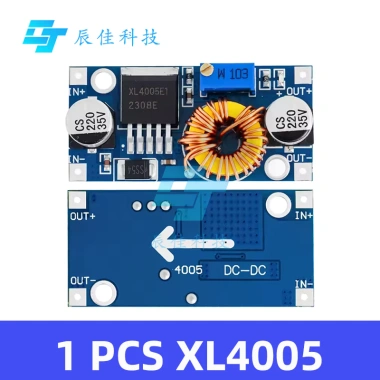

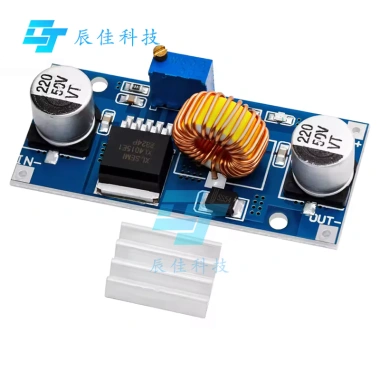

Bộ nguồn DC-DC XL4.005 XL4.015 5A 4-38V đến 1.25-36V, điều chỉnh 24V/12V/9V/5V, Lithium LED, 45.814 VND

XL4005 và XL4015 là hai mô-đun DC-DC bước xuống đa năng, được thiết kế dành cho các dự án điện tử DIY, hệ thống năng lượng di động và các thiết bị công nghiệp nhỏ. Với khả năng điều chỉnh điện áp đầu ra rộng từ 1,25 V đến 36 V và dòng điện lên tới 5 A, sản phẩm đáp ứng linh hoạt nhu cầu cung cấp nguồn ổn định cho nhiều loại thiết bị như đèn LED, bộ sạc lithium, bộ vi xử lý và các mạch điều khiển.

Giá bán lẻ hiện tại là 57.268 VND, trong khi giá ưu đãi giảm còn 45.814 VND, giúp người dùng có được giải pháp nguồn đáng tin cậy với chi phí hợp lý. Dưới đây là chi tiết về tính năng, thông số kỹ thuật và các trường hợp sử dụng thực tiễn của mô-đun XL4005/XL4015.

Thông số kỹ thuật chính

• Mô hình PCB: 005380
• Đầu vào: DC 4‑38 V (đối với XL4015) / 5‑32 V (đối với XL4005)
• Đầu ra: DC 1,25‑36 V (XL4015) hoặc 0,8‑24 V (XL4005)
• Dòng điện tối đa: 5 A (đỉnh), 3,5 A trong điều kiện liên tục khi có tản nhiệt
• Công suất đầu ra tối đa: 75 W (XL4015), 50 W (XL4005) – cần tản nhiệt khi vượt 50 W
• Hiệu suất chuyển đổi: lên đến 96 % (XL4015) và 90 % (XL4005)
• Tần số chuyển mạch: 180 kHz (XL4015) – 300 kHz (XL4005)
• Ripple đầu ra: 30 mV (không tải)
• Điều chỉnh tải: ±0,5 % | Điều chỉnh điện áp: ±2,5 %
• Nhiệt độ hoạt động: –40 °C đến +85 °C

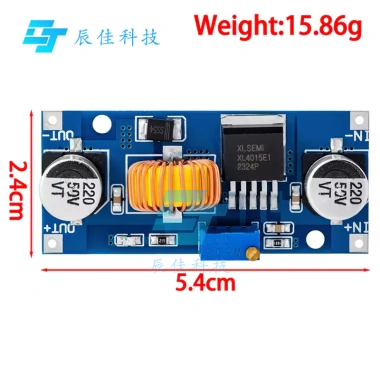

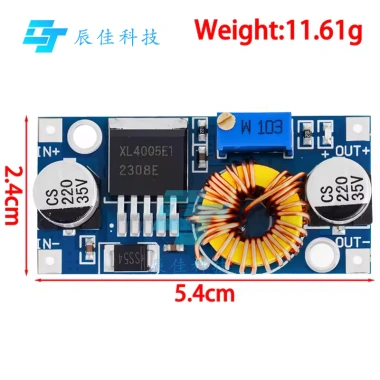

• Kích thước: 54 mm × 24 mm × 18 mm (XL4015) / 43 mm × 21 mm × 14 mm (XL4005)
• Bảo vệ: quá áp, quá dòng, ngắn mạch, quá nhiệt (tự động ngắt)
• Chỉ báo nguồn: Đèn LED hiển thị trạng thái hoạt động
• Phương thức lắp đặt: Hai phi tiêu 3 mm, hàn V‑IN và V‑OUT

Đặc điểm nổi bật

• Chip XLSEM1 nguyên bản, loại bỏ các phiên bản giả mạo, đảm bảo độ ổn định lâu dài.
• Được tích hợp MOSFET cao hiệu suất, đạt hiệu quả chuyển đổi lên tới 96 %.
• Thiết kế PCB cấp A, loại bỏ bìa cứng và vật liệu rác, giảm thiểu nhiệt và nhiễu.
• Tần số hoạt động cao (tối đa 300 kHz) cho phép mạch thu nhỏ và đáp ứng nhanh.
• Chỉ báo LED giúp người dùng nhanh chóng nhận biết trạng thái nguồn.
• Hệ thống bảo vệ đa lớp: quá áp, quá dòng, ngắn mạch và quá nhiệt, tăng độ an toàn cho thiết bị kết nối.
• Khả năng điều chỉnh điện áp rộng, phù hợp với nhiều ứng dụng từ 5 V cho bo mạch Arduino tới 24 V cho hệ thống đèn LED công nghiệp.

Ứng dụng thực tiễn

Thiết bị di động và nguồn dự phòng

• Sử dụng làm bộ chuyển đổi cho các bộ sạc lithium, cung cấp điện ổn định cho điện thoại, máy tính bảng và thiết bị IoT.
• Lắp đặt trong các bộ nguồn dự phòng (UPS) nhỏ gọn, cung cấp điện liên tục khi mất nguồn.

Hệ thống chiếu sáng LED

• Điều chỉnh điện áp đầu ra để phù hợp với dải điện áp LED công nghiệp (12 V, 24 V) và giảm thiểu hiện tượng nhấp nháy.
• Với khả năng cung cấp tới 5 A, mô-đun có thể điều khiển dải đèn LED dài lên tới 50 W mà không cần thêm bộ tản nhiệt phức tạp.

Xe điện, xe đạp điện và thiết bị ô tô

• Cung cấp nguồn cho bộ điều khiển motor, bảng mạch vi xử lý và các cảm biến trong xe điện.
• Giảm nhiệt và tối ưu không gian lắp đặt nhờ kích thước nhỏ gọn.

Thiết bị truyền thông và mạng

• Đáp ứng nhu cầu nguồn cho bộ định tuyến, modem, camera IP và thiết bị mạng không dây.
• Độ ổn định điện áp cao giúp giảm thiểu lỗi truyền dữ liệu và tăng tuổi thọ thiết bị.

Hướng dẫn lắp đặt và sử dụng

• Chuẩn bị một bộ tản nhiệt phù hợp nếu dự kiến sử dụng công suất trên 50 W.
• Dùng hai phi tiêu 3 mm để hàn đầu vào (V‑IN) và đầu ra (V‑OUT) theo sơ đồ kết nối.
• Kiểm tra polarity trước khi cấp điện để tránh hư hại mô-đun.
• Khi cần bảo vệ ngược đầu vào, lắp thêm diode dòng cao ở phía đầu vào theo yêu cầu.
• Sau khi hàn xong, bật nguồn và quan sát đèn LED chỉ báo; nếu đèn tắt, kiểm tra lại các kết nối và mức điện áp đầu vào.

Những lưu ý quan trọng

• Đối với công suất trên 50 W, việc gắn tản nhiệt bằng kim loại hoặc tản nhiệt dạng cánh quạt là bắt buộc để duy trì hiệu suất và ngăn quá nhiệt.
• Không sử dụng mô-đun trong môi trường có độ ẩm cao hoặc tiếp xúc trực tiếp với nước.
• Mặc dù có bảo vệ ngắn mạch, người dùng vẫn nên kiểm tra tải đầu ra để tránh quá tải lâu dài.
• Trong trường hợp cần nguồn đầu vào vượt quá 38 V, nên sử dụng bộ giảm áp trước khi đưa vào mô-đun.

Lợi ích khi chọn XL4005/XL4015

• Giá thành hợp lý so với chất lượng và tính năng bảo vệ đa lớp.
• Thân thiện với môi trường thiết kế nhờ kích thước nhỏ và khả năng lắp ráp dễ dàng.
• Độ tin cậy cao nhờ chip gốc và MOSFET tích hợp, phù hợp cho các dự án yêu cầu độ ổn định lâu dài.
• Hỗ trợ điều chỉnh điện áp linh hoạt, giảm nhu cầu mua nhiều loại nguồn khác nhau.
