Trong môi trường sạc pinXem các sản phẩm Pin lithium‑ion, việc duy trì điện áp đồng đều giữa các ô là yếu tố then chốt để kéo dài tuổi thọ và tối ưu hiệu suất. Bảng cân bằng li‑ion 3S‑8S 4.2V 18650 là giải pháp hỗ trợ cân bằng điện áp cho các gói pin không có chức năng cân bằng tích hợp, giúp người dùng yên tâm hơn khi sạc các bộ pin đa ô.

Với mức giá gốc 38.502 VND và giá ưu đãi hiện tại chỉ 31.050 VND, sản phẩm nằm trong danh mục Hàng Gia dụng & Đời sống, Khác, Chưa phân loại, phù hợp cho những người đam mê DIY, hobbyist và các kỹ thuật viên điện tử muốn tự xây dựng hoặc bảo trì các bộ pin lithium‑ion.

Mô tả tổng quan

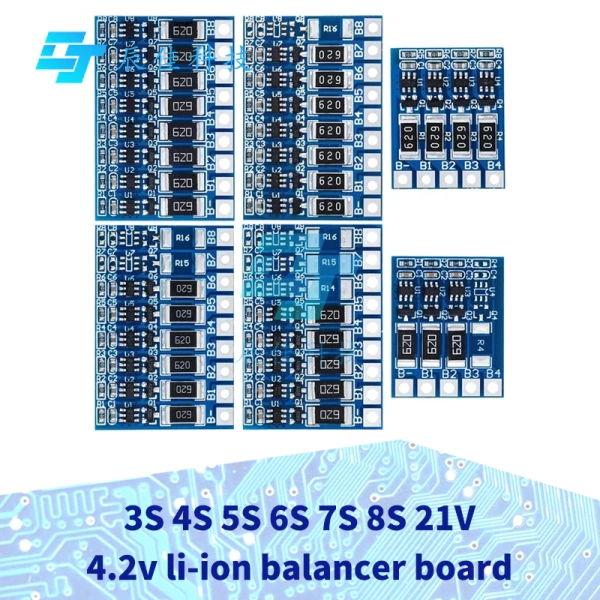

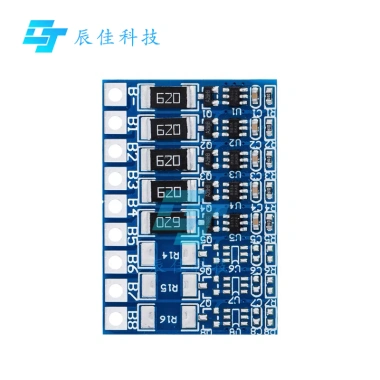

Bảng cân bằng này được thiết kế dành riêng cho các cell dạng 18650, hỗ trợ cấu hình từ 3S đến 8S, với điện áp cân bằng cố định 4,2V cho mỗi ô. Dòng cân bằng tối đa 66 mA cho phép các ô đạt cùng mức điện áp một cách nhanh chóng và an toàn trong quá trình sạc.

Đây không phải là một bảng bảo vệ, mà chỉ là một mô-đun cân bằng phụ trợ. Nó không thay thế các chức năng bảo vệ sạc/xả như ngắt dòng quá mức hoặc phòng ngừa ngắn mạch, vì vậy người dùng vẫn cần kết hợp với board bảo vệ khi xây dựng hệ thống pin hoàn chỉnh.

Tính năng nổi bật

Chức năng cân bằng điện áp

• Đảm bảo mỗi ô trong gói pin đạt điện áp 4,2V đồng thời, giảm thiểu nguy cơ chênh lệch điện áp dẫn đến quá sạc hoặc giảm dung lượng.
• Hệ thống cân bằng dựa trên nguyên lý shunt, khi một ô đạt mức tối đa, nó sẽ phóng điện qua điện trở để đồng thời đưa các ô còn lại lên cùng mức.
• Lưu lượng cân bằng 66 mA đủ để cân bằng nhanh cho các bộ pin có dung lượng trung bình đến cao.

Đa dạng cấu hình hỗ trợ

• Hỗ trợ 3S, 4S, 5S, 6S, 7S, 8S – phù hợp với hầu hết các dự án pin DIY.
• Thiết kế chân kết nối rõ ràng, giúp người dùng dễ dàng hàn và lắp đặt.
• Không yêu cầu nguồn phụ trợ – hoạt động trực tiếp khi gắn vào bộ sạc.

Thông số kỹ thuật

Thông số điện

• Điện áp cân bằng mỗi ô: 4,2 V (độ ổn định ±0,01 V).
• Dòng cân bằng mỗi ô: 66 mA.
• Điện áp hoạt động tổng: phụ thuộc vào số ô (ví dụ 3S = 12,6 V, 8S = 33,6 V).
• Điện áp tối đa chịu được trên toàn mô-đun: 34 V (đối với cấu hình 8S).

Thông số vật lý

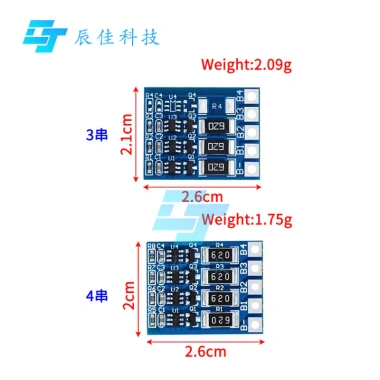

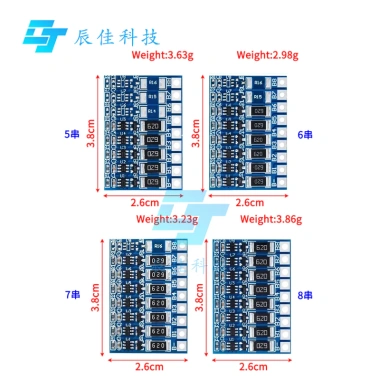

• Kích thước PCB: khoảng 45 mm x 30 mm.
• Chất liệu: FR‑4, lớp phủ lớp sáp cách điện.
• Đầu nối: cọc hàn dạng thô, phù hợp cho việc hàn bằng mỏ hàn thông thường.
• Trọng lượng: dưới 10 g, dễ dàng gắn vào bất kỳ vỏ pin nào.

Ứng dụng thực tiễn

• Xe đạp điện tự chế: Đảm bảo các gói pin 4S‑6S luôn đồng đều, tăng thời gian chạy và giảm nhiệt độ quá mức.
• Dụng cụ cầm tayXem các sản phẩm Dụng cụ cầm tay dùng pin li‑ion: Khi sử dụng 3S‑5S, việc cân bằng giúp công cụ duy trì công suất ổn định trong suốt quá trình làm việc.
• Hệ thống lưu trữ năng lượng gia đình: Các bộ pin 7S‑8S dùng để lưu trữ năng lượng mặt trời, cân bằng giúp tối đa hoá vòng đời pin.
• Dự án robot và drone DIY: Đảm bảo các mô-đun động cơ nhận được nguồn điện đồng đều, tránh tình trạng mất cân bằng khi bay.
• Thiết bị y tế cầm tay: Pin 3S‑4S cần độ ổn định cao, cân bằng giúp giảm thiểu rủi ro trong các thiết bị nhạy cảm.

Hướng dẫn lắp đặt chi tiết

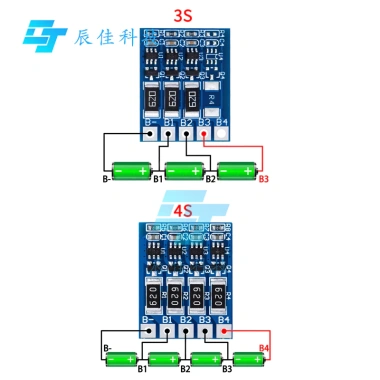

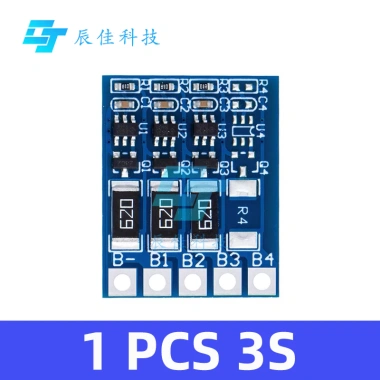

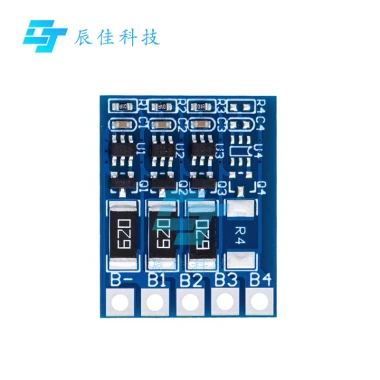

Kết nối cho cấu hình 3S

• B4: Không kết nối.
• B3: Kết nối với cực dương (+) của gói pin.
• B2: Kết nối với điểm giữa Cell 2 và Cell 3.
• B1: Kết nối với điểm giữa Cell 1 và Cell 2.
• B‑: Kết nối với cực âm (‑) của gói pin.

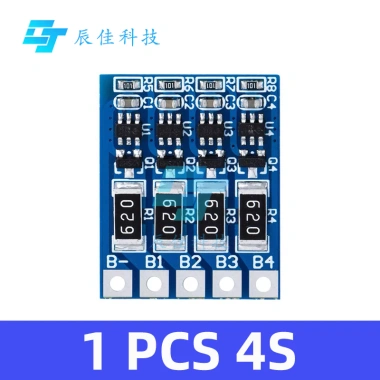

Kết nối cho cấu hình 4S

• B4: Kết nối với cực dương (+).
• B3: Kết nối với điểm giữa Cell 3 và Cell 4.
• B2: Kết nối với điểm giữa Cell 2 và Cell 3.
• B1: Kết nối với điểm giữa Cell 1 và Cell 2.
• B‑: Kết nối với cực âm (‑).

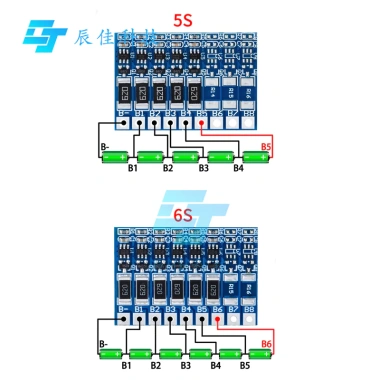

Kết nối cho cấu hình 5S

• B6, B7, B8: Không kết nối.
• B5: Kết nối với cực dương (+).
• B4: Kết nối với điểm giữa Cell 4 và Cell 5.
• B3: Kết nối với điểm giữa Cell 3 và Cell 4.
• B2: Kết nối với điểm giữa Cell 2 và Cell 3.
• B1: Kết nối với điểm giữa Cell 1 và Cell 2.
• B‑: Kết nối với cực âm (‑).

Kết nối cho cấu hình 6S

• B7, B8: Không kết nối.
• B6: Kết nối với cực dương (+).
• B5: Kết nối với điểm giữa Cell 5 và Cell 6.
• B4: Kết nối với điểm giữa Cell 4 và Cell 5.
• B3: Kết nối với điểm giữa Cell 3 và Cell 4.
• B2: Kết nối với điểm giữa Cell 2 và Cell 3.
• B1: Kết nối với điểm giữa Cell 1 và Cell 2.
• B‑: Kết nối với cực âm (‑).

Ghi chú quan trọng khi lắp đặt

• Kiểm tra kỹ các điểm hàn, đảm bảo không có ngắn mạch hoặc hở mạch.
• Không sử dụng board cân bằng cho các bộ pin đã có tính năng cân bằng nội bộ; việc lắp thêm có thể gây xung đột.
• Luôn kết hợp với một board bảo vệ sạc/xả độc lập để tránh quá sạc, quá xả và quá dòng.
• Trong quá trình sạc, hãy theo dõi nhiệt độ của các ô; nếu xuất hiện hiện tượng quá nóng, cần giảm tốc độ sạc hoặc kiểm tra lại kết nối.

Lý do nên lựa chọn sản phẩm này

Sản phẩm mang lại sự cân bằng chính xác cho các gói pin 18650, giúp tối ưu hiệu suất và tuổi thọ pin mà không cần đầu tư vào các hệ thống cân bằng phức tạp và đắt tiền. Với mức giá ưu đãi, độ tin cậy cao và hướng dẫn lắp đặt chi tiết, đây là lựa chọn phù hợp cho cả người mới bắt đầu và những người đã có kinh nghiệm trong việc xây dựng hệ thống pin lithium‑ion.
