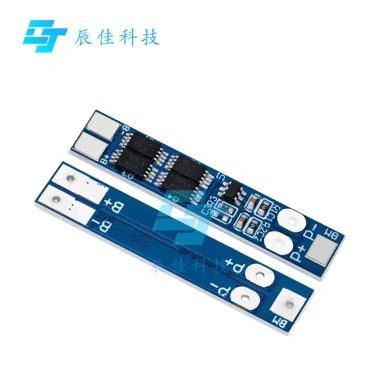

Bảng bảo vệ pin Li-ion 18.650 2S 7.4V 8A – Quá dòng, quá tải, an toàn, gói 1-10

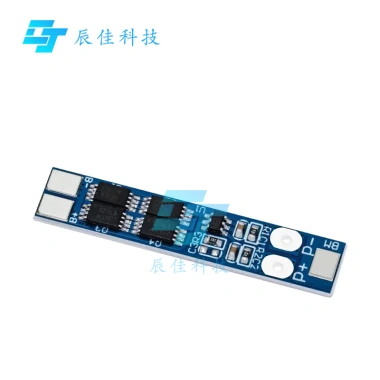

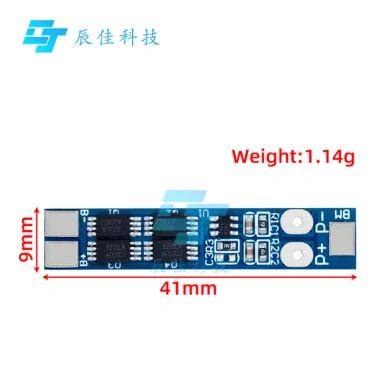

Bảng bảo vệ pinXem các sản phẩm Pin Lithium 2S 7.4V-8.4V với dòng điện 8A là một thành phần quan trọng giúp duy trì an toàn và hiệu suất tối ưu cho các bộ pin lithium‑ion tự chế. Sản phẩm được thiết kế nhỏ gọn (41 × 8 × 2.2 mm), dễ lắp đặt trong các dự án DIY, đèn pin, xe điện mini và các thiết bị công nghiệp nhẹ. Với tính năng bảo vệ quá tải, quá xả, quá dòng và ngắn mạch, nó giảm thiểu nguy cơ hỏng hóc và kéo dài tuổi thọ pin, đáp ứng nhu cầu của những người dùng cần độ tin cậy cao trong môi trường sử dụng đa dạng.

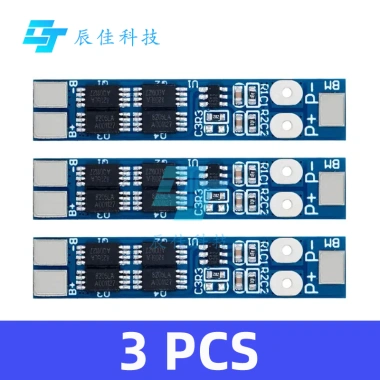

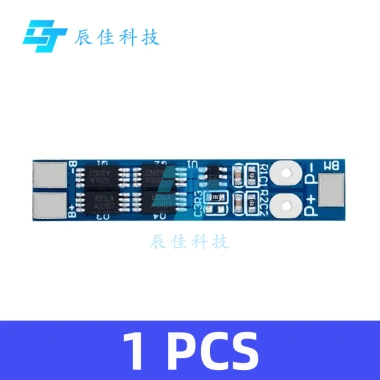

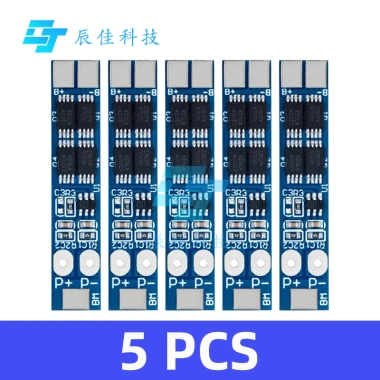

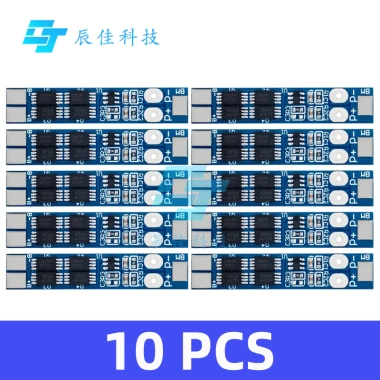

Với mức giá hiện tại 38.247 VND (giá gốc 48.956 VND) và khả năng mua từ 1 đến 10 chiếc, bảng bảo vệ pin này phù hợp cho cả người mới bắt đầu lắp ráp bộ pin và các kỹ sư chuyên nghiệp tìm kiếm giải pháp bảo vệ pin an toàn, hiệu quả. Dưới đây là những thông tin chi tiết giúp bạn hiểu rõ hơn về sản phẩm và cách tích hợp chúng vào dự án của mình.

Thông số kỹ thuật chính

Thông số điện tử

• Dòng hoạt động tối đa: 8 A
• Dòng điện tức thời tối đa: 16 A
• Dải điện áp quá tải: 4,28 V ± 0,05 V
• Dải điện áp xả quá mức: 2,9 V ± 0,05 V
• Dòng tĩnh: Dưới 10 A
• Điện áp sạc đề xuất: 8,4 V – 9 V

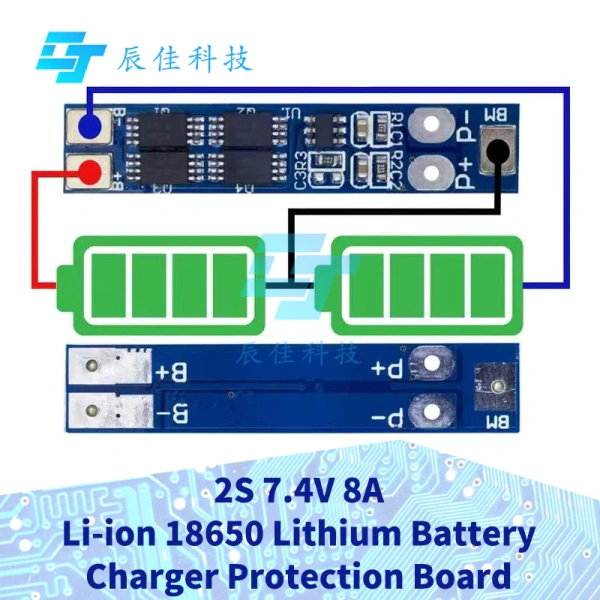

Kết nối pin

• B+ – nối với cực dương của pin đầu tiên
• B- – nối với cực âm của pin thứ hai
• MB – kết nối điểm giữa Pin 1 và Pin 2, tạo liên kết giữa hai tế bào
• P+ – nối với cực dương của cổng sạc hoặc đầu ra tải
• P- – nối với cực âm của cổng sạc hoặc đầu ra tải

Tính năng bảo vệ và lợi ích thực tiễn

Chức năng bảo vệ toàn diện

• Quá tải: Ngắt mạch khi dòng tải vượt quá 8 A, ngăn ngừa hư hỏng thiết bị tải.
• Quá xả: Dừng cấp điện khi điện áp pin giảm dưới 2,9 V, bảo vệ tế bào khỏi suy giảm sâu.
• Quá dòng: Phản hồi nhanh chóng khi dòng ngắn mốc đạt 16 A, giảm nguy cơ cháy nổ.
• Ngắn mạch: Tự động cắt mạch khi phát hiện ngắn mạch nội bộ, tăng độ an toàn cho người dùng.

Ưu điểm khi sử dụng trong các ứng dụng thực tế

• Đèn pin công suất cao: Bảo vệ pin 2S khi bật liên tục, tránh tình trạng quá nhiệt.
• Xe đạp điện mini: Đảm bảo ổn định dòng điện cho motor, kéo dài thời gian vận hành.
• Hệ thống lưu trữ năng lượng gia đình: Ngăn ngừa mất năng lượng do quá tải hoặc quá xả.
• Robot và drone tự chế: Cung cấp nguồn ổn định, giảm rủi ro hỏng hóc trong quá trình bay.

Hướng dẫn lắp đặt và kết nối

Bước chuẩn bị

• Kiểm tra điện áp và dung lượng mỗi tế bào lithium‑ion; đảm bảo mọi tế bào có điện áp xấp xỉ 3,7 V.
• Đảm bảo các đầu nối không bị ăn mòn, sạch sẽ, tránh tiếp xúc ngắn mạch.
• Sắp xếp các pin theo thứ tự: Pin 1 – Pin 2, sau đó gắn bảng bảo vệ.

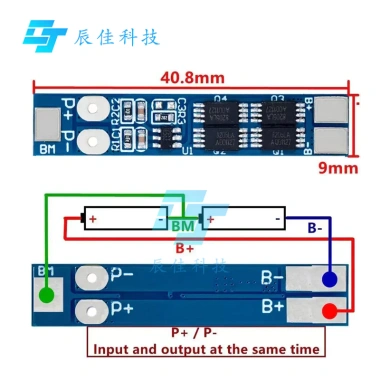

Quy trình nối dây

• Nối cực dương của Pin 1 vào chân B+ của bảng.
• Nối cực âm của Pin 2 vào chân B-.
• Kết nối MB vào điểm chung giữa Pin 1 và Pin 2 (điểm trung gian).
• Kết nối P+ và P- vào cổng sạc hoặc đầu ra tải tùy theo nhu cầu sử dụng.
• Kiểm tra lại toàn bộ kết nối, đảm bảo không có dây lỏng hoặc chập chờn.

Kiểm tra hoạt động

• Đặt nguồn sạc ở mức 8,4 V – 9 V, theo dõi LED (nếu có) hoặc đo điện áp đầu ra để xác nhận bảng đang hoạt động bình thường.
• Kiểm tra phản hồi khi tải được kết nối, đảm bảo dòng không vượt quá 8 A.
• Nếu không có đầu ra, sạc pin với điện áp 8,4 V một lần để kích hoạt bảo vệ.

Ứng dụng thực tế và kịch bản sử dụng

Đèn pin cầm tay công suất cao

Người dùng thường lắp ráp bộ pin 2S để đạt công suất ánh sáng mạnh, nhưng nếu không có bảo vệ, dòng điện quá tải dễ gây hỏng LED hoặc gây nhiệt độ cao. Bảng bảo vệ pin 2S 7.4V‑8.4V giúp duy trì dòng điện ổn định, ngăn ngừa hiện tượng "flicker" và kéo dài tuổi thọ pin.

Xe đạp điện mini và xe đẩy trẻ em điện

Trong các xe điện cỡ nhỏ, bộ pin 2S thường cung cấp điện áp 7.4 V – 8.4 V cho motor. Khi di chuyển trên địa hình dốc hoặc tải trọng lớn, dòng tải có thể tăng đột biến. Bảo vệ quá tải của bảng sẽ ngắt mạch ngay lập tức, tránh hư hỏng motor và giảm nguy cơ cháy nổ.

Hệ thống lưu trữ năng lượng di động

Đối với các thiết bị lưu trữ năng lượng di động như power bank tự chế, việc bảo vệ pin khỏi quá xả là yếu tố quyết định thời gian sử dụng. Khi pin đạt mức 2,9 V, bảng sẽ ngắt dòng tự động, bảo vệ tế bào tránh giảm dung lượng vĩnh viễn.

Robot và drone tự chế

Trong các dự án robot di chuyển hoặc drone nhẹ, điện áp ổn định và bảo vệ nhanh chóng là yêu cầu bắt buộc. Bảng bảo vệ pin 2S giúp giảm thiểu rủi ro mất điện đột ngột khi thực hiện các chuyển động phức tạp, đồng thời bảo vệ các linh kiện điện tử nhạy cảm.

Bảo trì và lưu ý khi sử dụng

Kiểm tra định kỳ

• Kiểm tra độ chặt của các đầu nối sau mỗi 10–20 giờ hoạt động.
• Đo điện áp pin trước và sau khi sạc, đảm bảo không vượt quá dải điện áp đề xuất.
• Tháo rời bảng bảo vệ khi cần vệ sinh, tránh bụi bám vào các điểm hàn.

Điều kiện môi trường

• Tránh để bảng tiếp xúc trực tiếp với nước hoặc độ ẩm cao; nếu phải sử dụng trong môi trường ẩm ướt, cần bọc kín bằng vật liệu chịu nước.
• Không để bảng ở nhiệt độ trên 60 °C trong thời gian dài, vì nhiệt độ cao có thể làm giảm hiệu năng bảo vệ.

Lưu trữ khi không sử dụng

• Lưu trữ ở nơi khô ráo, nhiệt độ phòng, với điện áp pin khoảng 3,7 V – 4,0 V.
• Kiểm tra điện áp mỗi tháng một lần, nếu giảm xuống dưới 3,6 V, nên sạc lại để duy trì hiệu năng.

Giá trị và tính kinh tế

Với mức giá 38.247 VND cho mỗi chiếc, bảng bảo vệ pin 2S 7.4V‑8.4V cung cấp một giải pháp bảo vệ đáng tin cậy mà không gây gánh nặng tài chính cho người dùng. Khi so sánh với các giải pháp bảo vệ đa năng có giá cao hơn, sản phẩm này mang lại tỷ lệ bảo vệ / chi phí tối ưu, phù hợp cho các dự án cá nhân và các doanh nghiệp nhỏ đang tìm kiếm nguồn cung cấp linh kiện điện tử giá rẻ nhưng an toàn.

Kết luận

Bảng bảo vệ pin Lithium 2S 7.4V‑8.4V 8A là một thành phần không thể thiếu trong các dự án sử dụng pin lithium‑ion. Nhờ vào các chức năng bảo vệ quá tải, quá xả, quá dòng và ngắn mạch, nó giúp người dùng yên tâm hơn khi thiết kế và vận hành các thiết bị điện tử. Độ nhỏ gọn, giá thành hợp lý và khả năng lắp đặt đơn giản làm cho sản phẩm này trở thành lựa chọn ưu tiên cho cả người mới bắt đầu và các chuyên gia kỹ thuật.
