Adapter PCB Type-C USB 3.1 24P 2.54mm Kiểm Tra Dữ Liệu - Giá Ưu Đãi 42.673 VND

Trong môi trường làm việc hiện đại, việc kiểm tra và xác thực các kết nối USB Type‑C trở nên ngày càng quan trọng, đặc biệt đối với các thiết bị truyền dữ liệu tốc độ cao như USB 3.1. Sản phẩm 1 ~ 3 Chiếc Type‑C Nam Sang Nữ USB 3.1 Kiểm Tra PCB Board Adapter Loại C 24P 2.54mm được thiết kế chuyên dụng để hỗ trợ kỹ thuật viên, nhà phát triển phần cứng và những người đam mê DIY thực hiện kiểm tra một cách nhanh chóng, chính xác và an toàn.

Với kích thước gọn nhẹ, chất liệu FR‑4 bền bỉ và quy trình phủ lớp chống hàn màu xanh lá cây, bảng kiểm tra này không chỉ đáp ứng yêu cầu kỹ thuật mà còn giúp giảm thiểu rủi ro hỏng mạch trong quá trình kiểm tra. Dưới đây là những thông tin chi tiết về sản phẩm, cách sử dụng và những lợi ích thực tiễn mà nó mang lại.

Thông tin chung về sản phẩm

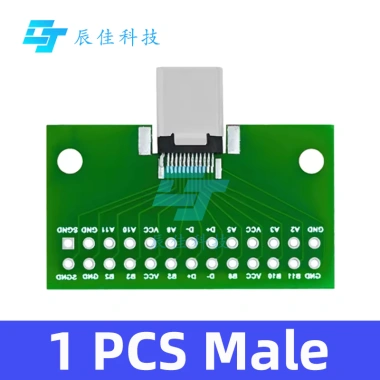

Bảng kiểm tra Type‑C Nam sang Nữ là một công cụ PCB board adapter với 24 chân (24P) và khoảng cách lỗ chuẩn 2,54 mm, thích hợp cho mọi loại cáp và thiết bị hỗ trợ chuẩn USB 3.1. Sản phẩm được bán theo gói 1 – 3 chiếc, phù hợp cho các dự án cá nhân hoặc nhóm làm việc.

Đặc điểm thiết kế

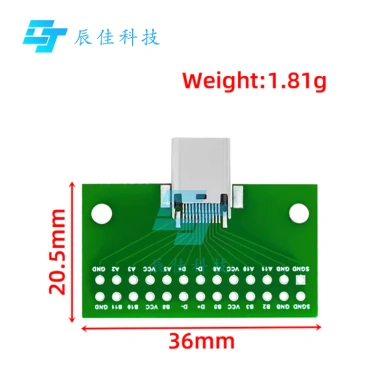

• Kích thước: 20 mm x 36 mm – đủ nhỏ để đặt trên bàn làm việc mà không chiếm nhiều không gian.
• Khoảng cách lỗ chuẩn 2,54 mm – tương thích với hầu hết các đầu cắm và công cụ hàn.
• Độ dày bảng: 0,8 mm – độ dày tối ưu cho việc hàn và tháo rời mà không làm hỏng mạch.
• Vật liệu: Sợi thủy tinh FR‑4 – độ bền cao, chịu nhiệt tốt và không gây biến dạng khi hàn.
• Quy trình phủ: HASL (Hot Air Solder Leveling) chất lượng cao, màu xanh lá cây, giúp tăng khả năng chống ăn mòn và độ bám dính của lớp hàn.

Chi tiết cấu tạo cổng kết nối

Cổng Type‑C trên bảng được thiết kế đảo ngược hai mặt, cho phép người dùng kết nối bất kỳ phía nào của đầu cắm mà không cần lo lắng về hướng. Điều này đặc biệt hữu ích khi kiểm tra các mẫu mạch thử nghiệm hoặc khi cần thay đổi nhanh chóng giữa các thiết bị.

Thông số kỹ thuật chi tiết

• Loại cổng: Type‑C nam sang nữ
• Số chân: 24P (2 x 13P)
• Khoảng cách lỗ: 2,54 mm
• Độ dày bảng: 0,8 mm

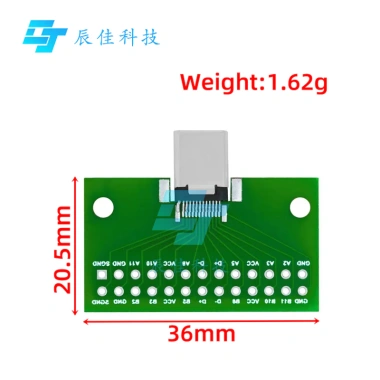

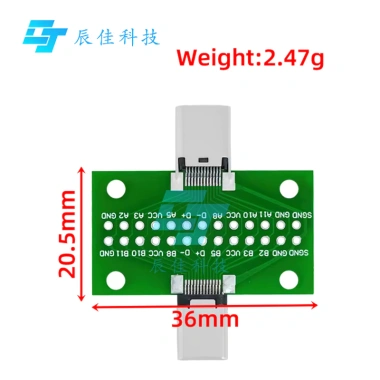

• Chiều dài x chiều rộng: 20 mm x 36 mm
• Vật liệu: FR‑4 (sợi thủy tinh)
• Quy trình phủ: HASL, màu xanh lá cây
• Thị trường mục tiêu: Kỹ thuật viên, nhà phát triển phần cứng, người dùng DIY
• Giá niêm yết: 51 634 VND
• Giá giảm: 42 673 VND

Lợi ích thực tiễn khi sử dụng

Sản phẩm không chỉ là một bộ chuyển đổi cáp dữ liệu mà còn là một công cụ đa năng trong quá trình kiểm tra, sửa chữa và phát triển phần cứng USB. Dưới đây là một số trường hợp sử dụng thực tế:

• Kiểm tra tính tương thích: Khi phát triển một thiết bị mới, kỹ thuật viên có thể dùng bảng để xác thực rằng các chân dữ liệu và nguồn cung cấp được nối đúng chuẩn.
• Xác định lỗi hàn: Nhờ lớp phủ chống hàn màu xanh lá cây, các lỗi hàn có thể được phát hiện nhanh chóng bằng cách quan sát sự thay đổi màu sắc và độ bóng.
• Thử nghiệm tốc độ truyền dữ liệu: Đối với các dự án cần truyền dữ liệu nhanh (USB 3.1), bảng cho phép kiểm tra tốc độ và độ ổn định của đường truyền.
• Tiết kiệm chi phí: Thay vì mua nhiều loại đầu cắm khác nhau, một bảng duy nhất với khả năng đảo mặt đáp ứng đa dạng nhu cầu kết nối.
• Dễ dàng lắp đặt và tháo gỡ: Kích thước chuẩn 2,54 mm cho phép sử dụng cùng các công cụ hàn thông thường, giảm thời gian lắp đặt.

Hướng dẫn sử dụng cơ bản

Bước 1: Chuẩn bị công cụ

Đảm bảo có sẵn các dụng cụ hàn, bút hàn, dây dẫn và nguồn điện ổn định. Sử dụng kính bảo hộ để tránh hít khói hàn.

Bước 2: Đặt bảng trên bề mặt làm việc

Đặt bảng trên một tấm PCB holder hoặc bìa cứng để tránh trượt trong quá trình hàn. Kiểm tra rằng bảng nằm thẳng và các chân không bị cong.

Bước 3: Gắn đầu cắm Type‑C

Nhờ thiết kế đảo ngược hai mặt, bạn chỉ cần đưa đầu cắm vào một trong hai vị trí phù hợp. Đảm bảo rằng các chân 1‑12 (nam) và 13‑24 (nữ) tiếp xúc đầy đủ.

Bước 4: Kiểm tra kết nối

Sử dụng một bộ đo đa năng (multimeter) để kiểm tra điện áp và độ liên tục giữa các chân nguồn (Vbus), GND và các kênh dữ liệu (TX/RX). Đối với kiểm tra tốc độ truyền, kết nối board với máy tính và chạy phần mềm đo tốc độ USB.

Bước 5: Hoàn thiện và lưu trữ

Sau khi hoàn thành kiểm tra, tắt nguồn, để bảng nguội và bảo quản trong bao bì chống tĩnh điện để tránh bụi và ẩm ướt.

Lưu ý quan trọng khi sử dụng

• Không hàn quá nhiệt độ 260 °C để tránh làm hỏng lớp phủ HASL.
• Kiểm tra kỹ các chân trước khi hàn, tránh ngắn mạch do chân chạm nhau.
• Đảm bảo môi trường làm việc sạch sẽ, không có tạp chất dẫn điện.
• Không dùng bảng để truyền điện áp vượt quá 5 V, vì chuẩn USB Type‑C thiết kế tối đa 5 V cho nguồn cung cấp.
• Tránh đặt bảng dưới ánh sáng mặt trời trực tiếp trong thời gian dài để không làm mất màu phủ bảo vệ.

Câu hỏi thường gặp

1. Bảng có thể sử dụng cho các chuẩn USB khác không?

Có. Ngoài chuẩn USB 3.1, bảng còn tương thích với USB 2.0 và USB 3.0 do cấu trúc chân chung. Tuy nhiên, tốc độ truyền dữ liệu sẽ phụ thuộc vào chuẩn của thiết bị kết nối.

2. Có cần dùng keo dán khi gắn board không?

Không bắt buộc. Nếu muốn tăng độ ổn định, bạn có thể dùng một lượng keo silicone không dẫn điện ở các góc board, nhưng cần tránh keo dính vào các chân hàn.

3. Bảng có chịu được môi trường ẩm ướt không?

FR‑4 và lớp phủ HASL có khả năng chống ẩm nhất định, nhưng không nên sử dụng trong môi trường ẩm ướt kéo dài. Sau mỗi lần sử dụng, nên lau khô và bảo quản trong túi nhựa kín.

4. Làm sao để phát hiện lỗi hàn nhanh chóng?

Quan sát màu sắc của lớp phủ sau khi hàn. Nếu có vùng màu sáng hơn hoặc cháy, có khả năng là lỗi hàn. Sử dụng kính lúp hoặc microscope để kiểm tra chi tiết.

Kết luận

Với thiết kế tối ưu, chất liệu bền bỉ và tính năng đảo mặt hai mặt, bảng kiểm tra Type‑C Nam sang Nữ USB 3.1 là công cụ không thể thiếu cho bất kỳ ai đang làm việc với các kết nối USB hiện đại. Sản phẩm mang lại sự an toàn, chính xác và hiệu quả trong quá trình kiểm tra, giúp giảm thiểu thời gian sửa chữa và nâng cao chất lượng sản phẩm cuối cùng.
