Cách hoạt động của bộ biến tần sóng sin tinh khiết: Từ 12V tới 220V

Trong thời đại công nghệ hiện đại, nhu cầu sử dụng nguồn điện ổn định và linh hoạt ngày càng tăng, đặc biệt là trong các hệ thống năng lượng mặt trời, xe điện và các thiết bị di động công nghiệp. Khi nguồn điện đầu vào chỉ cung cấp điện một chiều (DC) ở mức điện áp thấp như 12 V, 24 V hoặc 48 V, việc chuyển đổi thành điện xoay chiều (AC) với điện áp cao hơn, chẳng hạn 110 V hoặc 220 V, đòi hỏi một thiết bị có khả năng thực hiện quá trình biến đổi phức tạp nhưng vẫn giữ được chất lượng điện năng tối ưu. Đó chính là nhiệm vụ của bộ biến tần sóng sin tinh khiết.

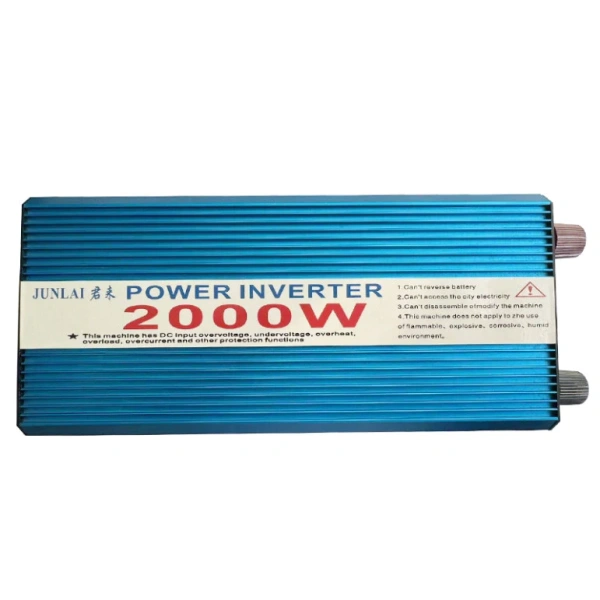

Bài viết sẽ đi sâu vào cách hoạt động của bộ biến tần, từ khâu nhận điện áp đầu vào thấp, qua các giai đoạn xử lý và điều chế, đến khi ra điện áp đầu ra cao và dạng sóng sin tinh khiết. Nhờ hiểu rõ cơ chế này, người dùng có thể đánh giá được mức độ phù hợp của các model biến tần công suất 500 W, 1 000 W, 2 000 W, 3 000 W và 4 000 W cho từng ứng dụng thực tiễn.

Nguyên lý cơ bản của bộ biến tần DC sang AC

Định nghĩa và vai trò của biến tần

Biến tần (inverter) là thiết bị điện tử chuyển đổi nguồn điện một chiều (DC) thành nguồn điện xoay chiều (AC). Trong quá trình này, không chỉ thay đổi dạng điện áp mà còn điều chỉnh tần số, dạng sóng và mức điện áp đầu ra sao cho phù hợp với các tiêu chuẩn lưới điện hoặc các thiết bị tiêu thụ điện.

Các thành phần chính

• Bo mạch chuyển đổi (DC‑DC Converter): Nhiệm vụ tăng hoặc giảm điện áp đầu vào để đạt mức điện áp trung gian phù hợp cho bước tiếp theo.
• Bo mạch tạo dao động (Oscillator): Tạo ra tín hiệu dao động tần số cố định, thường là 50 Hz hoặc 60 Hz, làm nền tảng cho việc tạo sóng AC.
• Thiết bị chuyển mạch (Power Switches): Thường là MOSFET hoặc IGBT, thực hiện việc mở‑đóng nhanh chóng để tạo ra dạng sóng điện áp trung gian.
• Bộ lọc (Filter): Gồm các cuộn cảm và tụ điện, dùng để lọc các thành phần tần số cao, giúp sóng đầu ra gần giống dạng sin thuần khiết.
• Hệ thống điều khiển (Control Unit): Giám sát các thông số như điện áp, dòng điện, nhiệt độ và thực hiện bảo vệ quá tải, ngắn mạch, quá nhiệt.

Quá trình chuyển đổi từ nguồn 12 V DC sang 220 V AC

Bước 1: Tăng áp áp đầu vào

Đầu vào 12 V DC không đủ để trực tiếp tạo ra điện áp 220 V AC. Do đó, bộ biến tần đầu tiên sẽ qua một giai đoạn chuyển đổi DC‑DC, thường là dạng boost converter. Thiết bị này sử dụng mạch dao động và cuộn cảm để lưu trữ năng lượng, sau đó giải phóng nhanh chóng, tạo ra điện áp trung gian cao hơn, ví dụ 300 V DC.

Quá trình này yêu cầu các công tắc bán dẫn hoạt động ở tần số hàng kHz, giúp giảm kích thước cuộn cảm và tăng hiệu suất chuyển đổi. Khi điện áp trung gian đạt mức mong muốn, tín hiệu được chuyển sang giai đoạn tiếp theo.

Bước 2: Tạo dạng sóng điện áp trung gian

Sau khi có nguồn điện DC ở mức cao, bộ biến tần sẽ áp dụng kỹ thuật chopper (cắt) để tạo ra dạng sóng hình chữ nhật hoặc hình tam giác. Đây là bước trung gian, trong đó các công tắc MOSFET hoặc IGBT được điều khiển theo chu kỳ để mở‑đóng nhanh, tạo ra các mức điện áp thay đổi theo thời gian.

Đối với biến tần sóng sin tinh khiết, các mức điện áp này không được phép để lại các biên độ lớn, vì chúng sẽ gây ra hiện tượng méo dạng sóng (THD) cao. Vì vậy, các thuật toán PWM (Pulse Width Modulation) được áp dụng để điều chỉnh độ rộng xung sao cho trung bình mỗi chu kỳ gần với giá trị của một sóng sin.

Bước 3: Điều chế thành sóng sin tinh khiết

Sau khi tạo ra dạng sóng trung gian, bộ lọc LC (cuộn cảm‑tụ điện) sẽ loại bỏ các thành phần tần số cao, chỉ để lại thành phần tần số cơ bản. Kết quả là một dạng sóng gần giống sin, với độ méo (THD) thường dưới 3 % đối với các model cao cấp. Độ méo này đủ thấp để các thiết bị điện tử nhạy cảm, như máy tính, tivi, máy giặt, hoạt động ổn định mà không gặp hiện tượng nhiễu hoặc hỏng hóc.

Cuối cùng, bộ biến tần sẽ đưa điện áp 220 V AC ra cổng ra, đồng thời duy trì tần số 50 Hz hoặc 60 Hz tùy theo chuẩn lưới địa phương. Các cảm biến đo điện áp và dòng điện liên tục phản hồi cho bộ điều khiển, giúp điều chỉnh công suất đầu ra sao cho phù hợp với tải.

Lợi ích của sóng sin tinh khiết trong các ứng dụng thực tế

Thiết bị điện tử nhạy cảm

Đối với các thiết bị như máy tính, thiết bị y tế, hệ thống viễn thông, một dạng sóng sin thuần khiết giúp giảm thiểu hiện tượng nhiễu điện từ và giảm mức tiêu thụ năng lượng thụ động. Khi sóng đầu ra có độ méo thấp, các linh kiện bên trong không phải chịu thêm tải do các thành phần tần số cao, kéo dài tuổi thọ và duy trì hiệu suất hoạt động.

Động cơ và máy móc

Đối với các động cơ xoay chiều, việc cung cấp nguồn điện sin chuẩn giúp giảm rung động, giảm tiếng ồn và cải thiện hiệu suất cơ học. Trong môi trường công nghiệp, các máy bơm, máy nén, máy cắt CNC đều được hưởng lợi từ việc sử dụng nguồn điện ổn định, giảm thiểu hiện tượng “cóp” hoặc “đánh” do dạng sóng không chuẩn.

Yếu tố ảnh hưởng đến hiệu suất và độ bền của bộ biến tần

Thiết kế mạch điều khiển

Chất lượng của vi điều khiển, thuật toán PWM và khả năng phản hồi nhanh của hệ thống bảo vệ quyết định mức độ ổn định của đầu ra. Khi mạch điều khiển được thiết kế với độ phân giải cao và thời gian phản hồi ngắn, bộ biến tần có khả năng duy trì điện áp và tần số trong phạm vi cho phép ngay cả khi tải thay đổi đột ngột.

Quản lý nhiệt độ

Trong quá trình hoạt động, các công tắc bán dẫn sinh ra nhiệt đáng kể. Nếu không có hệ thống tản nhiệt hiệu quả (quạt gió, tản nhiệt bằng kim loại hoặc dung dịch làm mát), nhiệt độ vượt ngưỡng cho phép sẽ làm giảm hiệu suất và rút ngắn tuổi thọ của các linh kiện. Vì vậy, các model công suất lớn thường được trang bị quạt thông gió tự động, cảm biến nhiệt và chế độ giảm công suất khi nhiệt độ quá cao.

Điều kiện môi trường

Độ ẩm, bụi và nhiệt độ môi trường đều ảnh hưởng trực tiếp đến độ tin cậy của bộ biến tần. Đối với các khu vực có độ ẩm cao, việc sử dụng vỏ bảo vệ IP55 hoặc cao hơn là cần thiết để ngăn chặn ăn mòn và rò rỉ điện. Ngoài ra, việc lắp đặt nơi có thông gió tốt giúp duy trì nhiệt độ hoạt động ổn định.

Những lưu ý khi lựa chọn và lắp đặt bộ biến tần

Khả năng công suất phù hợp

Việc lựa chọn công suất của biến tần phải dựa trên tổng công suất tải đồng thời và mức dự phòng. Nếu tổng công suất các thiết bị đang dùng là 1 200 W, việc chọn một biến tần 1 500 W sẽ giúp tránh hiện tượng quá tải và giảm nguy cơ tắt máy bảo vệ.

Chuẩn sóng và độ méo

Đối với các thiết bị yêu cầu độ méo thấp, nên ưu tiên các model được quảng cáo là “sóng sin tinh khiết” và có thông số THD dưới 3 %. Khi mua, người tiêu dùng có thể kiểm tra thông số kỹ thuật hoặc yêu cầu nhà cung cấp cung cấp chứng nhận đo lường để xác nhận chất lượng.

Phương pháp bảo trì cơ bản

• Kiểm tra định kỳ các kết nối dây nguồn và đầu ra, đảm bảo không có lỏng lẻo.
• Làm sạch bụi bám trên quạt và tản nhiệt, tránh cản trở lưu thông không khí.
• Kiểm tra cảm biến nhiệt và công tắc bảo vệ, thay thế ngay khi phát hiện bất thường.
• Đối với môi trường ẩm ướt, kiểm tra độ kín của vỏ bảo vệ và thay thế các vòng đệm nếu cần.

Hiểu rõ cách hoạt động của bộ biến tần sóng sin tinh khiết giúp người dùng không chỉ tối ưu hoá việc sử dụng năng lượng mà còn bảo vệ các thiết bị đầu cuối khỏi những rủi ro do điện áp không ổn định. Khi lựa chọn sản phẩm phù hợp, việc cân nhắc công suất, chất lượng sóng và các yếu tố môi trường sẽ là nền tảng quan trọng để đạt được hiệu suất lâu dài và an toàn trong mọi ứng dụng.
